阻抗分析儀E4980A阻抗測量的方法

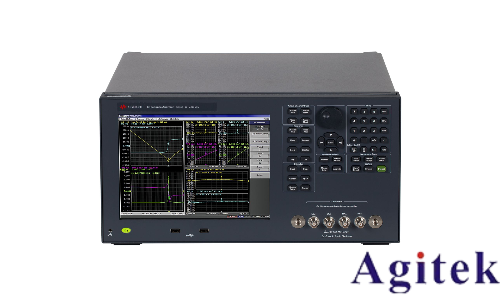

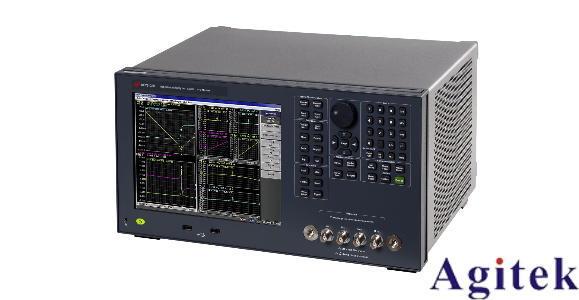

是德E4980A阻抗分析儀是一款高精度、高穩定性的測試設備，廣泛應用于電子元件檢測、材料科學研究及電路設計等領域。其頻率范圍覆蓋20Hz至2MHz，具備優異的分辨率與準確度，能夠精確測量電阻、電容、電感及復阻抗等參數。為充分發揮其性能，需遵循科學規范的測量方法。

一、測量前準備工作

首先，確保E4980A阻抗分析儀處于良好工作狀態，連接電源并預熱數分鐘以保證內部電路穩定。檢查儀器校準狀態，若距離上次校準時間較長或環境發生顯著變化，應重新進行校準。其次，根據被測元件類型選擇合適的測試夾具與連接方式，如開爾文夾、四端子探頭等，確保連接牢固，減少接觸電阻和引線阻抗對結果的影響。

二、設置測量參數

開機后進入設置界面，選擇測量模式，如阻抗（Z）、相位角（θ）、電容（C）或電感（L）等。根據測試需求設定頻率范圍：可選擇固定頻率測量（如常用1kHz）以評估特定工況下的阻抗特性，也可設置頻率掃描，用于分析元件在寬頻帶內的響應行為。同時，合理設置測試信號電平（通常為0.1Vrms），避免對敏感元件造成影響。

三、執行測量與數據記錄

將被測元件穩定接入測試夾具，確認連接無誤后，按下“測量”按鈕，儀器將自動采集并顯示阻抗模值、相位角、等效串聯電阻（ESR）等參數。測量完成后，可通過儀器內置功能保存數據，或通過USB、LAN等接口導出至計算機，便于后續分析處理。

四、校準與誤差控制

為保障測量準確性，必須在測量前執行開路（Open）、短路（Short）和負載（Load）校準，消除測試夾具和線纜引入的寄生參數。在高頻或微阻抗測量中，建議使用補償技術進一步提升精度。同時，避免電磁干擾源靠近測試區域，使用屏蔽線纜或金屬屏蔽箱可有效抑制噪聲。

五、注意事項

測量環境應保持溫度穩定，避免溫漂影響結果；操作時佩戴防靜電手環，防止靜電損傷儀器或樣品。嚴禁在通電狀態下頻繁插拔元件，確保測試安全。

綜上所述，E4980A阻抗分析儀憑借其強大的功能和靈活的配置，為阻抗測量提供了可靠解決方案。通過規范操作流程、精細參數設置與嚴格質量控制，可獲得高精度、可重復的測量數據，為科研實驗與工業測試提供有力支持。
