羅德與施瓦茨ZNB矢量網絡分析儀使用時域測量功能

R&S?ZNB 矢量網絡分析儀與 R&S?HF907 雙脊波導喇叭天線搭配使用，可快速準確地進行符合 ANSI C63.25 標準的 TD SVSWR 測量。

您的任務

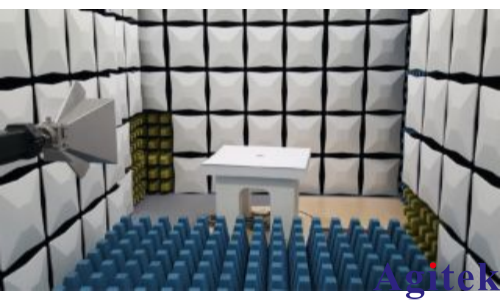

對于 1 GHz 至 18 GHz 頻率范圍內的輻射發射測量，適用 EMI 測試場地需要滿足自由空間條件，以最大限度地減小反射對接收信號的影響。因此，此類測試通常在完全采用射頻吸收材料的屏蔽暗室（全電波暗室，F(xiàn)AR）中進行。

FAR 需要滿足自由空間條件以符合驗收標準，確保可在其中執行 EMI 一致性測量。因此，驗證測試場地可以確定場地是否滿足此類自由空間條件。驗證場地需要測量場地電壓駐波比 (SVSWR)，該比值為由直接（預期）信號和反射信號之間的干擾導致的最大接收信號與最小接收信號之比。可以通過兩種不同方法確定場地是否滿足驗收標準：

符合 CISPR 16-1-4 標準的 SVSWR 測量方法

符合 ANSI C63.25 標準的時域 SVSWR (TD SVSWR) 測量方法

使用 VNA 進行 TD SVSWR 測量

這兩種方法均需要針對兩個天線進行一系列響應測量，并遵循同樣的驗收標準，即 SVSWR ≤ 6.0 dB。使用 CISPR 方法時，需要將兩個天線之間的距離改變六次，以便更改直接天線響應和反射之間的相位關系。使用 ANSI 時域方法時， 可以借助矢量網絡分析儀 (VNA) 的復雜傳輸測量功能 (S21) 并對頻域數據進行時域變換，因此無需移動天線位置。

TD SVSWR 評估

結果顯示兩個天線之間的脈沖響應。由于直接天線間響應與最短距離有關，因此首發脈沖即為直接天線響應。測試場地的反射源自較遠位置，隨后被測量到。因此，可以使用時間選通分離直接天線響應與反射，并計算 TD SVSWR。

羅德與施瓦茨解決方案

R&S?ZNB 矢量網絡分析儀配備 R&S?ZNB-K2 時域分析選件，可根據 ANSI C63.25 標準測量 TD SVSWR。對于頻率范圍介于 1 GHz 至 18 GHz 的測試場地驗證，可將 VNA 設為諧波頻率網格，起始頻率為 500 MHz，終止頻率為 19.7 GHz，步長為 1 MHz，輸出電平為 0 dBm，帶寬為 1 kHz。

注意：需要設置其他頻率范圍（高于或低于測試頻率范圍），以便考慮時間選通流程的窗口效應，因?yàn)樵诖肆鞒讨刑幱趲н呇氐臄?shù)據并不可靠。

對于連接發射天線和接收天線的電纜，在電纜末端執行全雙端口 VNA 校準。使用電纜連接天線，并根據第一個測量位置和極化方向?qū)⑻炀€固定在轉盤上（見圖）。

執行傳輸測量并檢查裝置的靈敏度。信噪比至少需達到 20 dB。通過 VNA 時域菜單激活 TD SVSWR 測量功能。

注意：默認使用 Hann 窗口功能。設置選通跨度，確保僅限直接天線響應以及與天線有關的振鈴時間處于選通跨度范圍內。

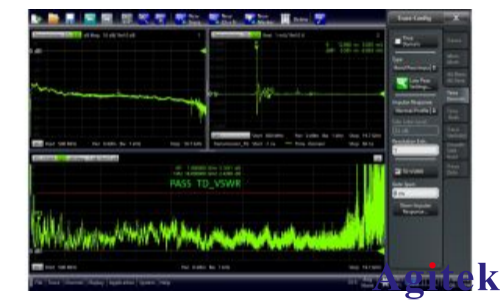

R&S?ZNB TD SVSWR 配置菜單和結果顯示

注意：選通用于保持天線之間的直接時間響應，并抑制所有其他響應。只需將時間選通中心設為主響應峰值，并圍繞峰值將選通跨度對稱設為天線振鈴時間的兩倍。對于 R&S?HF907，將選通跨度設為 8 ns。

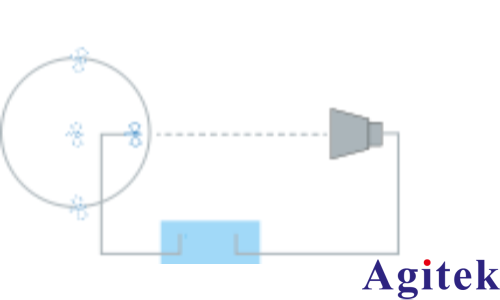

水平面上的 TD SVSWR 測量位置

執行 S21 掃描并將軌跡導出為格式化數據，以便進一步評估。針對所有其他發射天線位置和極化方向重復此程序。

注意：所有 F（前）、R（右）、L（左）和 C（中心）位置均在測試體底部上方 1 m 處進行測量。另外在上方 2 m 處測量前位置。如果測試體直徑小于或等于 1.5 m，可以選擇是否測量中心位置。

功能增強

除了表明測試場地是否符合驗證要求之外，時域方法還可以提供更多場地信息。例如，用戶可以使用時域脈沖響應視圖來確定 FAR 中需要使用額外或更優質吸收材料的區域位置。在理想場地中，天線響應會顯示單脈沖（直接天線間響應）。因此，可以輕松識別大量無用反射。此外，由于自由空間中時間和距離通過光速 (c ~ 3 × 108 m/s) 相互關聯，因此可以顯示天線距離。

摘要

R&S?ZNB20 雙端口矢量網絡分析儀配備時域分析功能，可與 R&S?HF907 雙脊波導喇叭天線搭配使用，非常適用于使用符合 ANSI C63.25 標準的 TD SVSWR 方法快速準確地進行測試場地驗證測量。

使用 ANSI 時域方法的優勢在于，與 CISPR 方法相比，該方法可以更快速地驗證頻率高于 1 GHz 的 EMC 測試場地，并且可以表明測試場地或屏蔽暗室中出現問題的區域。
