Keysight E4990A 阻抗分析儀頻率范圍詳解

Keysight E4990A 阻抗分析儀是一款高性能、高精度的電子測量儀器，廣泛應用于電子元器件、材料特性、高頻電路及功率器件的研發與質量控制領域。其核心性能指標之一便是頻率范圍，這直接決定了儀器可應對的測試場景和應用廣度。根據多方資料確認，Keysight E4990A 阻抗分析儀的頻率范圍為 20 Hz 至 120 MHz，這一寬頻帶覆蓋能力使其在同類產品中具備顯著優勢。

該頻率范圍意味著 E4990A 既能精確測量低頻下的阻抗特性，如電解電容器、大電感器在音頻或電源頻率下的行為，也能深入分析高頻場景下元件的表現，例如射頻電感、高頻濾波器、匹配網絡等在數十兆赫茲以上的工作狀態。這一特性特別適用于現代電子設計中對寬頻帶元件特性表征日益增長的需求，無論是消費電子、通信設備還是電源管理系統，都能在其頻率覆蓋范圍內找到對應的測試支持。

在 20 Hz 至 120 MHz 的寬頻范圍內，E4990A 實現了業界領先的 0.045% 典型值基本測量精度，確保了從低頻到高頻全頻段內數據的高可靠性與重復性。這種高精度不僅體現在阻抗模值的測量上，還延伸至相位角、等效串聯電阻（ESR）、品質因數（Q值）、電容（C）、電感（L）等關鍵參數的精確提取，為工程師提供全面、可信的元件特性畫像。

此外，E4990A 在高頻端達到 120 MHz，使其能夠滿足諸如 13.56 MHz NFC（近場通信）系統、MHz 級開關電源、射頻識別（RFID）等應用中關鍵元件的阻抗分析需求。例如，在實際操作中，用戶可通過設置 13.56 MHz 為測試頻率點，精準讀取電感元件在該工作頻率下的電感量與損耗特性，為電路設計優化提供直接依據。

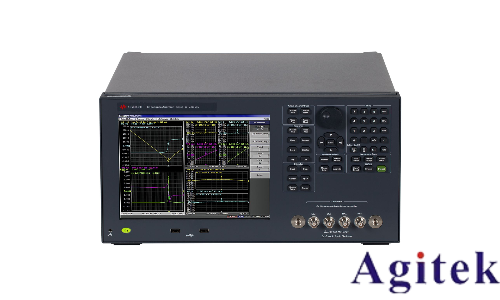

值得一提的是，該儀器配備 10.4 英寸彩色 LCD 觸摸屏，支持四通道顯示與四條獨立測量軌跡，配合直觀的菜單系統與便捷的校準流程（如適配器相位、開路、短路、負載校準及夾具補償），大幅提升了測試效率與操作體驗。內置 40 V 直流偏置源，支持 0 V 至 ±40 V、0 A 至 ±100 mA 的偏置能力，使其可對受直流電壓影響顯著的元件（如多層陶瓷電容 MLCC、電感器）進行偏置條件下的阻抗特性分析，進一步拓展了其應用維度。

綜上所述，Keysight E4990A 憑借 20 Hz 至 120 MHz 的寬頻率范圍、高測量精度、強大的分析功能與靈活的偏置能力，成為實驗室與生產環境中進行元件特征分析的理想工具，是實現高品質電子設計與可靠性能驗證的得力助手。
