頻譜分析儀N9020在充電樁信號頻譜測量中的應用

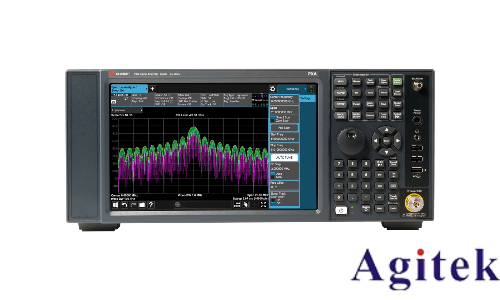

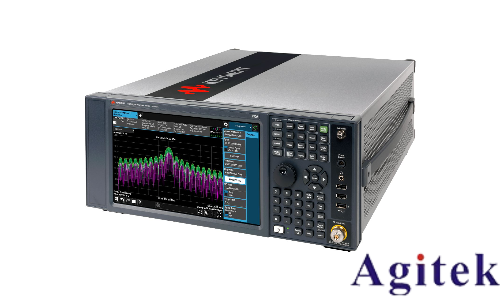

隨著新能源汽車的快速發展，充電樁作為核心基礎設施，其電磁兼容性（EMC）與信號穩定性日益受到關注。為確保充電樁在復雜電磁環境中可靠運行，避免對周邊通信設備造成干擾，需對其工作時產生的射頻信號進行精準的頻譜測量。是德科技（Keysight）N9020系列信號分析儀（如N9020A/B）憑借其寬頻帶、高精度與多功能性，成為充電樁信號頻譜分析的理想工具。

N9020系列頻率范圍覆蓋10 Hz至26.5 GHz（部分型號可達50 GHz），完全滿足充電樁開關電源、控制信號及通信模塊（如CAN、4G/5G、藍牙）的頻譜監測需求。其高達±0.23 dB的幅度精度和低至-166 dBm的顯示平均噪聲電平（DANL），可精準捕捉微弱干擾信號，識別潛在的電磁干擾源。在充電樁啟動、充電、待機等不同工況下，N9020可實時捕捉其頻譜變化，通過標記（Marker）功能定位干擾峰值頻率，結合差量標記分析頻率間隔，快速判斷干擾成因。

在測量功能上，N9020支持通道功率、鄰道功率（ACP）、占用帶寬（OBW）及雜散發射（SEM）等一鍵式測量，符合EMI預一致性測試標準。例如，在檢測充電樁是否符合CISPR 25汽車電子輻射限值時，可調用內置EMI測量應用，自動比對限值線，生成測試報告，大幅提升測試效率。其160 MHz最大分析帶寬，足以覆蓋寬頻帶開關噪聲，避免信號失真。

此外，N9020配備89600 VSA矢量信號分析軟件，可對充電樁中的數字通信信號進行解調分析，評估調制質量（如EVM），驗證通信可靠性。通過USB或LAN接口，可實現遠程自動化測試，集成至充電樁生產或質檢系統，提升測試吞吐量。

綜上，N9020不僅具備卓越的硬件性能，更以豐富的應用軟件和人性化操作界面，為充電樁的信號完整性與電磁兼容性測試提供了高效、精準的解決方案。在新能源產業快速發展的背景下，其應用有助于提升充電樁產品質量，保障電磁環境安全，是研發與認證環節不可或缺的測試利器。
