如何用鎖相放大器實現高精度LCR測量

在現代電子測量中，LCR測量（電感、電容、電阻）的精度直接影響到電路設計與系統穩定性。傳統方法易受噪聲干擾與相位漂移影響，難以實現高精度檢測。而結合鎖相放大技術的測量方案，憑借其卓越的噪聲抑制能力和相位解析能力，已成為實現高精度LCR測量的有效途徑。

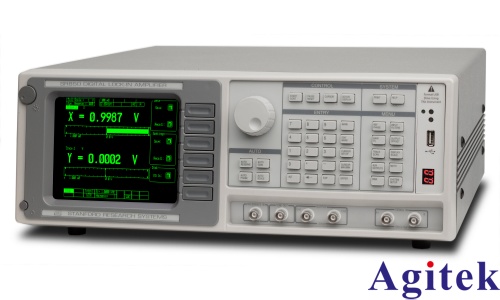

鎖相放大器（Lock-in Amplifier, LIA）的核心原理是利用參考信號與待測信號進行互相關運算，提取特定頻率下的幅值與相位信息。在LCR測量中，首先向被測元件施加一個已知頻率的交流激勵信號，形成電壓-電流響應。通過同步采集兩端信號，并分別送入鎖相放大器的信號通道與參考通道，即可解算出阻抗的實部與虛部，進而推導出L、C、R具體參數。

為實現高精度測量，關鍵在于相位差的精準提取。傳統過零檢測或FFT方法在低信噪比下誤差顯著，而鎖相放大器通過正交解調算法，將信號投影至I/Q平面，結合低通濾波器抑制高頻噪聲，可從強噪聲背景中恢復微弱信號的相位信息。如在STM32F407平臺的實際測試中，即使信號疊加120% AM噪聲調制，鎖相算法仍能穩定輸出相位差，波動控制在0.2°以內，充分驗證其魯棒性。

硬件實現上，采用高性能MCU（如STM32F407ZGT6）配合雙通道ADC同步采樣，利用Timer觸發與DMA雙緩沖機制，確保數據連續性與時間對齊。結合Cortex-M4的DSP指令集進行匯編級優化，單次512點解調僅耗時數十微秒，CPU占用率低于5%，滿足實時性要求。同時，采用OOP結構體封裝多通道處理對象，支持靈活擴展。

軟件層面，需構建完整的信號調理與算法流程：包括ADC量化誤差補償、數字濾波、相位展開與溫度漂移校正。MATLAB仿真環境可預先驗證算法參數，優化環路帶寬與積分時間常數，確保系統上電即穩定，相位收斂快、無系統性偏差。

此外，為消除雜散電感與分布電容影響，應采用四線開爾文連接，并進行系統空載校準，建立基準阻抗模型。通過軟件補償算法對測量結果進行修正，進一步提升精度至0.02°級別。

綜上所述，基于鎖相放大器的LCR測量技術，融合了高精度同步采樣、正交解調、噪聲抑制與系統校準機制，不僅適用于實驗室環境，亦可直接應用于電賽儀器、阻抗分析儀等產品開發。配合成熟的代碼架構與仿真工具鏈，可大幅縮短研發周期，是實現高精度LCR測量的理想解決方案。
