如何用矢量網絡分析儀E5080B進行TDR（時域反射）測量

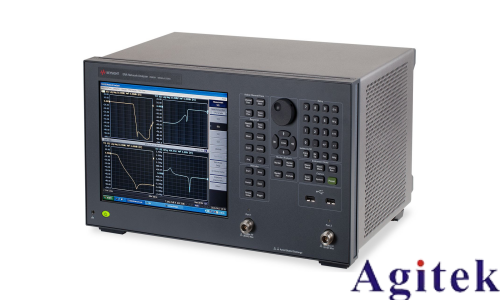

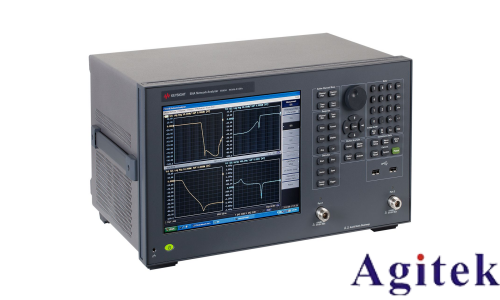

時域反射計（TDR）測量是一種廣泛應用于高速信號完整性分析的技術，可用于評估傳輸線的阻抗連續性、定位連接器或PCB走線中的不連續點。安捷倫（Keysight）E5080B矢量網絡分析儀（VNA）具備高精度頻域測量能力，結合時域變換功能，可高效實現TDR分析。以下是使用E5080B進行TDR測量的完整操作流程。

第一步：初始設置與校準 開機后，首先設置測量頻率范圍，根據被測器件（DUT）特性設定合適的起始與終止頻率。點擊“時域”按鈕進入時域設置界面，再進入“時域變換”對話框。選擇“低通階躍”變換模式，并勾選“時域變換”功能。為確保測量精度，需執行全四端口校準。根據所用校準件類型（如機械或電子校準件）和DUT接口形式，選擇對應的校準方式與連接順序，嚴格按照校準向導完成四端口SOLT（短路-開路-負載-直通）校準，以消除系統誤差。

第二步：建立差分測量軌跡 校準完成后，點擊“新建軌跡”，創建用于差分信號分析的S參數軌跡，如Sdd11。進入“平衡參數”設置頁面，點擊“改變”按鈕，配置平衡拓撲結構，選擇“平衡到平衡”模式。隨后根據DUT的實際連接方式，設置分析端口與VNA物理端口的映射關系（如端口1、2接差分正負端），確保信號路徑正確。

第三步：配置時域變換參數 選擇已建立的Sdd11軌跡，設置顯示格式為“阻抗”。進入“分析→時域→時域變換”菜單，確認選擇“低通階躍”并啟用變換功能。根據被測傳輸線的實際電氣長度，合理設置時域變換的起始與終止時間，以覆蓋信號往返全程，避免截斷效應。調整時間窗口可提升時間分辨率，清晰呈現阻抗突變點。

第四步：觀察與保存結果 變換完成后，屏幕將顯示Sdd11對應的TDR阻抗曲線，直觀反映沿傳輸線的阻抗變化。通過添加光標，可精確定位阻抗異常點的位置與幅值，用于判斷是否存在開路、短路或阻抗失配。測量完成后，可通過“文件→另存為”導出數據，支持保存為CSV、S2P等格式用于后續分析，也可將曲線圖像保存為JPG、PNG或BMP等圖片格式，便于報告撰寫與存檔。

綜上所述，利用E5080B進行TDR測量，關鍵在于精準校準、正確設置差分拓撲以及時域參數優化。熟練掌握該流程，可顯著提升高速互連設計的測試效率與可靠性，是研發與生產測試中的重要技術手段。
