矢量網絡分析儀E5071C測量超差分析步驟

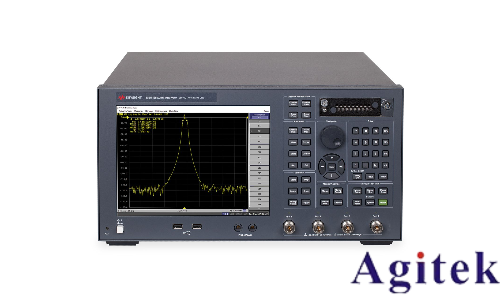

當使用Agilent E5071C矢量網絡分析儀進行測量時，若出現測量結果“超差”（即超出允許誤差范圍或與預期值偏差較大），需系統性排查問題來源，確保測量準確性。以下是科學、規范的超差分析步驟：

一、確認測量設置與參數配置

首先檢查儀器的基本設置是否合理。確認起始/終止頻率范圍是否覆蓋被測件工作頻段，掃描點數是否足夠（建議≥1601點以提升分辨率），中頻帶寬是否設置過寬導致噪聲干擾。若帶寬設置為1kHz以上，可能影響小信號測量精度。同時核實S參數選擇（如S21用于插損）與顯示格式（如LogMag或Smith圖）是否符合測試需求。

二、核查校準流程與有效性

校準是保證精度的核心。確認是否執行了正確的校準類型：?jiǎn)味丝诜瓷錅y(cè)試需完成Open、Short、Load三步校準；雙端口傳輸測試則必須進行直通（Thru）校準。重點檢查校準套件型號（如85032F）是否匹配，接口是否清潔、緊固。校準后若更換線纜或轉接頭，校準失效。建議使用10dB衰減器作為驗證件測試S21，誤差應≤0.1dB，否則需重新校準。

三、檢查連接與硬件狀態

物理連接是常見誤差源。檢查射頻電纜是否彎曲過度（半徑≥15cm）、接頭是否氧化或松動。確保使用扭矩扳手（0.8N·m）旋緊，避免人為用力不均。確認兩端口阻抗均為50Ω匹配，未接入直流電壓（射頻端口耐受0V直流）。若測量大功率器件，應加裝衰減器，并確認未超過儀器最大輸入功率。

四、評估外部干擾與環境因素

排除電磁干擾、溫度波動等環境影響。儀器應良好接地，遠離強輻射源。某些器件（如濾波器、放大器）性能受溫度影響，需記錄測試環境溫度并進行修正。

五、驗證儀器自身狀態

若上述步驟均無異常，應懷疑儀器或校準件故障。可更換已知良好的線纜與校準件重復測試，或使用另一臺E5071C進行比對測量。若誤差仍存在，可能需返廠校準或檢查內部接收機狀態。

六、數據復核與流程追溯

最后，回顧整個測試流程：是否遵循“先校準→再連接DUT→最后測量”順序？是否在測量后更改過頻率或功率設置？確保測試過程可追溯、數據可復現。

通過以上系統性分析，可快速定位E5071C測量超差原因，保障測試結果準確可靠，為研發與生產提供高質量數據支持。
