矢量網絡分析儀與阻抗分析儀

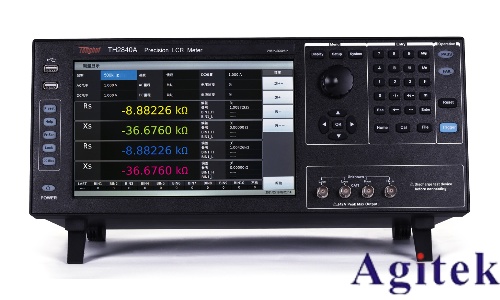

1. 阻抗分析儀

阻抗分析儀將被測器件（DUT）視為一個具有阻抗的單端口元件進行測試。其核心目標是獲取器件在不同頻率下的電阻、電抗等阻抗參數，廣泛應用于電感、電容、壓電陶瓷等元件的特性測量。

其測量原理是向被測器件施加一個特定頻率的交流源信號，然后精確測量其在穩態下的電壓和電流。通過將電壓除以電流，即可計算出阻抗值，該值同時包含實部（電阻）和虛部（電抗）。通常采用運算放大器等電路來實現高精度的電流測量。

2. 矢量網絡分析儀

矢量網絡分析儀則將被測器件視為一個雙端口（或多端口）網絡，關注電磁波在其中傳播時的動態過程，即反射與傳輸特性。其核心是測量網絡的S參數（散射參數），用于分析器件的傳輸效率、匹配程度和隔離性能等。

S參數描述了入射波、反射波和傳輸波之間的關系。例如，S11表示端口1的反射系數，S21表示從端口1到端口2的傳輸系數。通過測量S參數，可以推導出器件的阻抗、增益、損耗、駐波比等關鍵指標。

矢量網絡分析儀內部包含信號源、定向耦合器和多通道接收機。定向耦合器用于分離入射波和反射波，使儀器能夠分別測量它們的幅度和相位。這使得矢量網絡分析儀不僅能進行頻域分析，還能通過傅里葉逆變換進行時域反射測量（TDR），用于定位電纜故障點或測量物理長度。

這類儀器廣泛應用于通信、射頻/微波領域，如天線、電纜、濾波器、放大器等器件的測試。為確保測量精度，使用前必須使用標準件（如開路、短路、負載）進行嚴格的校準，以消除系統誤差。測試連接通常需要使用力矩扳手，以保證連接器端面的良好接觸，避免引入額外的反射。
