功率分析儀的有功功率測量原理與應用

隨著電力電子技術的發展，非正弦、非線性負載日益普遍，傳統功率測量方法已難以滿足高精度需求。功率分析儀作為現代電參數測量的核心設備，其有功功率測量技術在復雜工況下展現出顯著優勢。本文簡要介紹其基本原理及在變頻器等領域的應用。

傳統有功功率測量主要有兩種方法：相位法和模擬乘法器法。相位法通過測量電壓與電流的相位差φ，結合有效值U、I，利用公式P = UIcosφ計算有功功率。該方法基于正弦電路理論，僅適用于純正弦信號。此外，其通常采用過零檢測法提取相位，易受信號零點附近噪聲或畸變干擾，導致在低功率因數或諧波豐富的場景下測量精度顯著下降。相比之下，模擬乘法器法通過硬件乘法器實時計算瞬時電壓與電流的乘積，再對瞬時功率在固定時間窗口內進行積分平均，所得結果即為有功功率。該方法不依賴波形形態，適用于任意波形的功率測量，具有更廣的適用性。

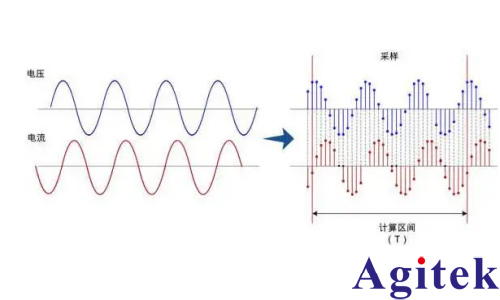

現代功率分析儀（如PA8000系列）采用數字化實現的乘法器法，其核心原理為：對輸入的電壓u(n)和電流i(n)信號進行高速同步采樣，獲取離散時間序列后，按公式：

P = (1/N) Σ[u(n)·i(n)]

計算有功功率。其中，u(n)與i(n)為同一時刻的采樣值，N為一個或多個完整周期內的采樣點數。

為確保計算準確性，儀器采用高帶寬、高采樣率前端電路，配合抗混疊濾波器，有效還原原始信號細節。同時，通過同步源（Sync Source）技術檢測信號周期，以整數倍周期為計算區間，避免頻譜泄漏，提升測量穩定性。

在變頻器測試中，該方法優勢尤為突出。變頻器輸入側因整流電路含大電容，電流波形畸變嚴重；輸出側則為PWM調制波，含有豐富高次諧波。傳統基于相位法的儀表難以準確捕捉相位差，且易受諧波干擾。而功率分析儀通過全頻段采樣與數字運算，可精確捕捉包含基波與諧波在內的總有功功率，真實反映系統能耗。

此外，現代功率分析儀還支持基波功率、諧波功率、功率因數等參數的同步分析，為電機效率、能效評估提供全面數據支撐。綜上，基于數字乘法器法的功率分析儀，憑借其寬頻帶、高精度、強抗干擾能力，已成為復雜電能測量場景下的首選工具，廣泛應用于新能源、軌道交通、智能制造等領域。
