R&S?ZNA 雙端口矢量網絡分析儀接收機和LNB特性測量

R&S?ZNA 雙端口矢量網絡分析儀結合簡單設置，能夠可靠測量（高增益）接收機和低噪聲塊轉換器 (LNB) 的特性。

LNB特性測量

您的任務

高增益變頻器測試因多個特殊原因而具有挑戰性：

雙本振 (LO) 設備（具有本振接入）的互調測試需要多個信號源

內部振蕩本振的中頻偏移

無本振接入的混頻器群時延測試

變頻設備的噪聲系數測試

激勵功率低時也能提供高精度、低跡線噪聲、短測試時間

羅德與施瓦茨解決方案

R&S?ZNA 具有本振跟蹤和雙音群時延測量等專用功能，能夠可靠地多方位測量變頻設備的特性，無需接入內部本振。

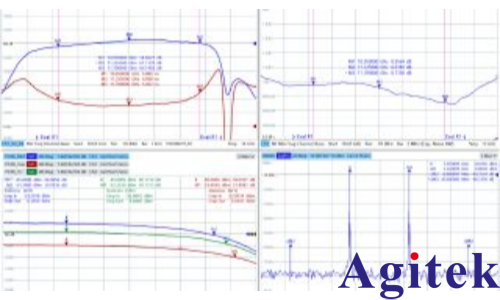

嵌入式本振變頻器測試的示例結果屏幕：變頻增益、群時延、噪聲系數、壓縮點、互調

特性和優勢

雙端口 R&S?ZNA 具有兩個信號源和一個內部合路器，足以多方位測量嵌入式本振 LNB 的特性，包括變頻增益、匹配、時延、互調和噪聲系數等

對于具有本振接入的變頻器，四端口 R&S?ZNA 最多可提供四個射頻源，支持雙變頻接收機的互調測試（單臺設備提供雙音信號和 LO1、LO2）

獨特的解決方案可用于嵌入式本振變頻器的群時延 (GD) 測試（R&S?ZNA-K9 選件）并提供本振跟蹤功能，即使被測設備出現嚴重的本振漂移，也能可靠測量變頻器群時延，無需接入內部本振

靈活的變頻測試功能和混頻器相位測量選件，支持變頻器相位測量和本振串擾測量等

針對激勵源信號提供可選的參考信號接入，即使激勵功率低也能提供強參考信號，從而確保低跡線噪聲 寬功率掃描范圍達到 100 dB，具有自動電平控制 (ALC) 功能和出色的接收機線性度，確保準確的低激勵功率測試和壓縮測試

端口 1 隔離放大器，可獲得低電平的無雜散激勵信號

噪聲系數測試選件結合混頻器測試設置，無需重新連接即可測量設備特性，包括無需使用噪聲源即可測試噪聲系數

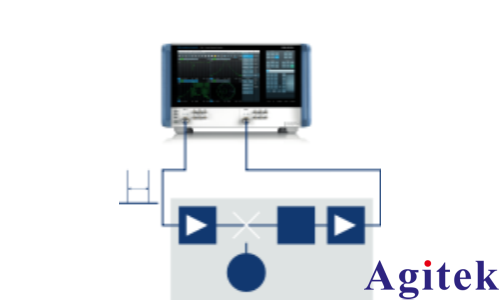

雙端口 R&S?ZNA 具有兩個信號源和一個內部合路器，可以測量嵌入式本振變頻器的互調、群時延和噪聲系數 (NF)

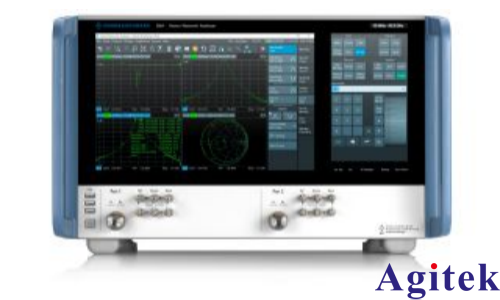

R&S?ZNA 矢量網絡分析儀

總結

R&S?ZNA 提供豐富的硬件和軟件功能，可多方位測量衛星和雷達接收機的特性。分析儀的亮點包括出色的接收機靈敏度、獨特的寬功率掃描范圍、四個內部信號源（和本振輸出）以及本振跟蹤功能。憑借所有這些特性，R&S?ZNA 可用于高難度的航空航天和衛星通信測試
