TH2851阻抗分析儀磁性材料磁導率與損耗角評估的精準方案

在電子元器件高頻化、小型化的發展趨勢下，磁性材料的磁導率與損耗角特性直接決定了電感、變壓器等核心器件的性能表現。TH2851 阻抗分析儀為基礎構建的磁性材料磁導率測試方案，憑借精準的測量能力與完整的配置體系，成為材料研發與品質管控的關鍵工具。

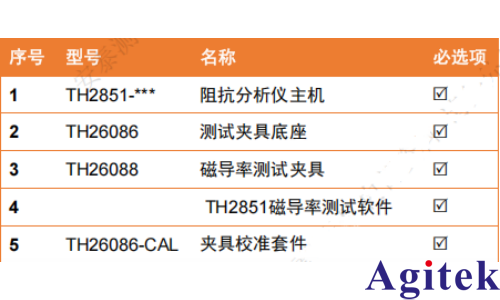

該方案以 TH2851 阻抗分析儀為主機，可覆蓋 1MHz 至 300MHz 的寬頻測量范圍，能夠滿足鐵氧體、非晶態等不同磁性材料在高頻工況下的特性測試需求。其核心配置包含測試夾具底座、磁導率測試夾具、專用測試軟件及夾具校準套件，形成從硬件到軟件的閉環測試體系。測試夾具采用同軸式設計，可緊密貼合環形、圓片形等多種試樣，配合夾具校準套件，能夠有效消除系統誤差，保障測量數據的可靠性。

在實際測試流程中，用戶僅需將磁性材料試樣裝入夾具，通過配套軟件即可一鍵啟動測量。軟件界面會實時顯示磁導率實部、虛部、損耗角正切值等關鍵參數，并生成直觀的頻響曲線。這一過程不僅規避了傳統手工計算的繁瑣，更通過自動化校準與數據處理，將測量精度提升至 0.01% 的級別，為材料配方優化與性能驗證提供了精準依據。例如在鐵氧體材料研發中，技術人員可通過對比不同配方試樣的損耗角變化，快速定位高頻損耗的成因，從而迭代出更適合高頻電源的材料方案。

從產業應用來看，TH2851 測試方案已成為電子材料領域的重要技術支撐。它既適用于科研機構的新材料探索，也可滿足生產線上的批量質檢需求，尤其在 5G 通信、新能源汽車等對磁性元件性能要求嚴苛的領域，其高效精準的測試能力，幫助企業實現了從材料選型到成品驗證的全流程管控。隨著電子技術的持續演進，這一測試方案將進一步推動磁性材料性能的突破，為高端電子設備的升級筑牢堅實的技術基礎。
