R&S?FSVA3000 信號與頻譜分析儀保障聯網家用電子產品的性能

鮑勃·迪倫1964年發行的熱門單曲《時代在變》恰如其分地描繪了如今家電產品的格局。消費類電子產品行業需要不斷發展，滿足消費者日益增長的需求，并推動實現真正的互聯世界。物聯網（IoT）趨勢已進入家居領域。任何物件一旦聯網，我們就可以在世界各地進行遠程訪問和控制。無線揚聲器系統、恒溫器、家居安防和監控系統、家用機器人、煙霧報警器/一氧化碳報警器、照明設備、家庭能耗監控器、門鎖、冰箱、洗衣機和漏水探測儀，所有這些產品現在都具有集成式無線通信模塊，支持WLAN、LPWAN或Bluetooth?技術。

這些額外的連接功能提出了全新挑戰和合規性要求。如果產品不滿足監管要求，制造商可能會被施以巨額罰款，在部分**/地區甚至會被勒令停止銷售產品。幾乎所有新穎聯網產品都配備顯示屏、揚聲器系統和應用程序支持功能，便于用戶更加輕松地進行使用。這帶來了一系列新型安全、功能和質量保證挑戰。WLAN 和 Bluetooth? 等連接技術大部分都在 2.4 GHz ISM 頻段操作。鄰近接收機的其他聯網系統有時會在重疊頻率上發射信號，而這會降低接收機性能。這就是射頻領域中的無線共存問題。共存問題會降低用戶體驗，而且由于非技術用戶并不了解具體原因，因此他們會把問題歸咎于產品身上。這會降低品牌形象。

您的挑戰

測試共存問題和用戶體驗以確保在實際使用中提供高質量服務，并保證產品安全和合規性，以便毫無風險地推動產品上市。您需要確定被測設備 (DUT) 的預期用途，以便識別基線電磁環境和所需通信系統的相應功能性能。您可以據此確定惡劣的射頻場景，并在之后重建該場景以進行測試。我們以連接到 WLAN 網絡的智能洗衣機為例。洗衣機一般位于長期穩定的電磁環境中。在惡劣情況下，洗衣機所在環境中的 WLAN 信號非常弱，且有一部開啟 Wi-Fi 熱點和 Bluetooth? 應用程序并以最大功率傳輸信號的智能手機被放置在洗衣機頂部或旁邊。
如果這個環境中還出現了智能手表，會發生什么情況？測試挑戰在于在電波暗室中以可重復方式精確重建這樣的電磁環境和測試條件。

羅德與施瓦茨解決方案

被測設備放置在大型半電波暗室中。R&S?CMW500 的天線直接指向集成到被測設備的天線。R&S?CMW500 無線電通信測試儀可以模擬 Bluetooth? 或 WLAN 等非蜂窩網絡以及 3G/4G 等蜂窩網絡（如需要），進而與被測設備建立有源端到端連接。在輻射測試期間，可以選擇使用 R&S?BBA150 大功率放大器提升信號電平。基線功能測試得以執行，并記錄所有相關的關鍵性能指標結果，如吞吐量數據率、誤包率 (PER)、誤塊率 (BLER) 和視音頻性能。在下一次迭代中，有用信號的功率電平降低至小區邊緣條件以重建惡劣的場景環境，并使用 R&S?SMW200A 引入干擾信號。R&S?SMW200A 矢量信號發生器可用于生成真實的寬帶調制電磁干擾信號。共存測試中使用的干擾信號類型是一個備受爭議的話題。R&S?SMW200A 功能強大，可以隨時生成任意類型和頻率的信號。這種情況下的功能性能測試結果將顯示與基線結果的差異。在執行共存測試的時候，需要監測射頻頻譜。這是大部分標準規定的必需步驟。R&S?FSVA3000 信號與頻譜分析儀可用于此測試系統以監測射頻頻譜。目前，大多數家庭自動化產品都預裝了顯示屏和內置揚聲器系統。這兩項功能有助于用戶使用產品。因此，必須在干擾環境中測試各應用的功能和性能。被測設備可通過WLAN鏈路，從R&S?CMW500的流媒體服務器傳輸視頻和音頻。R&S?AdVISE軟件將實時分析圖像和聲音質量。R&S?AdVISE是一款獨特的軟件產品，它使用任何基于USB的高清網絡攝像頭和麥克風收集實時數據，以便實時監測被測設備的音視頻性能。故障事件會自動記錄并記載在測試報告中。

羅德與施瓦茨簡介

羅德與施瓦茨是一站式解決方案供應商，滿足所有無線射頻共存測試與測量要求。我們在無線共存測試領域擁有長期而豐富的專業經驗，并據此制造各種高端測試與測量系統。

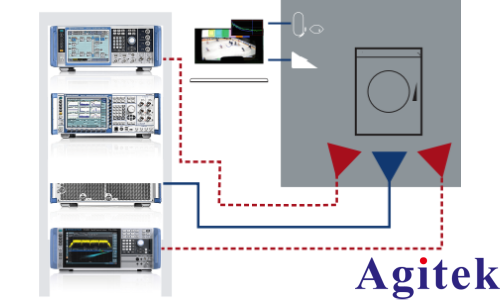

適用于智能家居產品的輻射射頻無線共存測試與測量系統
