R&S?ZNA矢量網絡分析儀測量接收機噪聲系數

射頻系統的噪聲影響決定接收機的功能和靈敏度。噪聲系數可衡量重要組件如何影響信號。

R&S?ZNA矢量網絡分析儀可用于高要求的噪聲測量應用。

您的任務

先進的通信和雷達系統采用愈加復雜的調制方案。所用信號帶寬也在不斷增加。雷達應用通常會通過這兩種方式盡量提高數據吞吐量或目標檢測分辨率。對于此類系統，信噪比 (SNR) 更是一大難題。此外，搜尋可用頻譜需要的載波頻率越來越大，導致在特定距離進行傳輸時傳播損耗加劇，并降低了接收機輸入端的信號電平。

接收機一般會使用低噪聲放大器 (LNA) 補償損耗和提高信號電平以處理信號。LNA 屬于有源組件，通常會增加信號噪聲。因此，接收機中的所有組件必須盡量減少噪聲。噪聲系數表示組件產生的噪聲量，是 LNA、混頻器和下變頻器的重要特性。設計高度靈敏的接收機時，需要了解每個組件的影響。

“快速設置”噪聲系數菜單，根據可用儀器硬件配置和測試條件提供最佳測量設置建議。

羅德與施瓦茨解決方案

測定噪聲系數，可以使用多種方法和不同的測量設備。但是，為什么不使用手頭已有的設備呢？

矢量網絡分析儀可測量 S 參數并推導出平坦度或增益壓縮等其他系數，常被用于測量低噪聲放大器 (LNA)、變頻器或收發模塊 (TRM) 的特性。矢量網絡分析儀 (VNA) 可以降低測試成本，通過一個接口即可進行完整的特性測量，這在晶圓級驗證作業中非常重要。

高端 R&S?ZNA 矢量網絡分析儀全面集成噪聲系數測試解決方案，并提供校準和測量指南。R&S?ZNA 不利用噪聲源，而是直接通過極為準確的功率電平校準測量絕對噪聲功率。這可以盡可能減少所需的硬件數量，確保測試裝置簡潔明了。分析儀通過一個接口連接被測設備，即可完成所有的特性測量任務。

分析儀提供輔助的校準功能，并通過出廠校準將內部接收機噪聲系數存儲在儀器中。

噪聲系數測量容易出錯且測量不確定度較高，分析儀為此提供有用的最佳設置建議，有助于確保始終提供最佳結果。分析儀提供內部儀器設置和端口配置建議，可確保出色的靈敏度和準確的噪聲系數測量。

例如，R&S?ZNA 配備信號源監測選件后，您可以直接訪問參考信號，不會受到內部信號源步進衰減器的影響。分析儀可為您提供更出色的信噪比，并更加快速地提供更為準確的測試結果。接收機也可采用類似的“小技巧”：反向操作耦合器可將靈敏度提高 10 dB，并降低固有接收機噪聲系數。

R&S?ZNA 還可以配備內部前置放大器，這便于開發人員在端口 2 設置范圍介于 20 dB 至 30 dB 的增益，進而顯著提高極低噪聲系數測量的靈敏度。

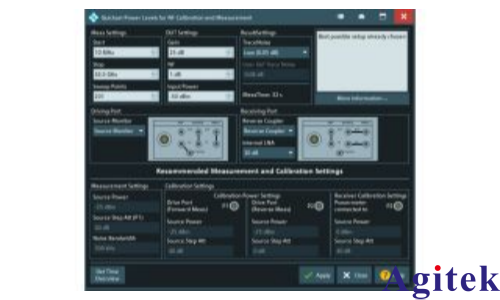

我們通過“快速設置”對話框提供這種交互式一體化噪聲系數設置。此對話框在一個視圖中提供所有噪聲系數參數和儀器配置。您可以利用 R&S?ZNA 矢量網絡分析儀獲取最佳噪聲系數結果，并確定最佳設置
