R&S?NPA701根據IEC/EN 61000-3-2標準測量傳導發射限值

現在使用的電子設備通常會產生非正弦、不規則電流，其中諧波電流會被饋入通用供電系統中。設備如要符合傳導發射標準，必須監測這種電流。R&S?NPA701 一致性測試儀能夠不間斷地高效監測電流。

您的任務

現代電子設備使用開關電源，這會產生強大的諧波電流，并注入電源網絡。IEC/EN 6100032 標準定義了諧波電流發射限值，共分為四種設備類別。根據設備類別和周期時間，必須在準確定義的時段內分析諧波電流，并確保在規定的限值范圍內。

要達到第 40 次諧波的所需精度，需要自動執行測試。

羅德與施瓦茨解決方案

R&S?NPA701 一致性測試儀能夠不間斷地實時采集和處理信號，可加快測量。準確測量可確保符合相應標準，即使是關鍵設計也同樣如此。

R&S?NPA-Zx 電源適配器選件能夠簡單安全地將被測設備插入 R&S?NPA701。隨適配器一起提供的電纜連接到儀器前面板上的插座。提供適用于不同**/地區的適配器，確保可正確連接。

裝置向導可確保準確操作

R&S?NPA701 裝置向導可指導用戶完成測量并配置儀器參數，以便盡量減少測量誤差，確保快速獲取結果。測量流程完全自動化。用戶不必事先了解相關標準。

在測量過程中持續監測并顯示所有環境變量，例如電源電壓和電源質量。使用顏色標記偏差。

步驟 1

測量步驟

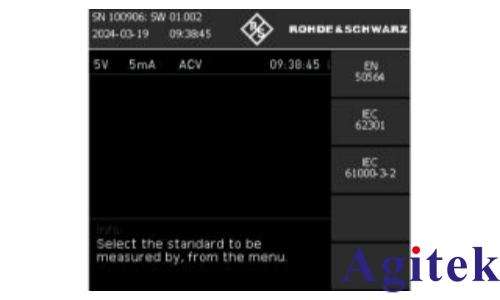

1. 在向導中選擇IEC/EN 6100032標準。

步驟 2

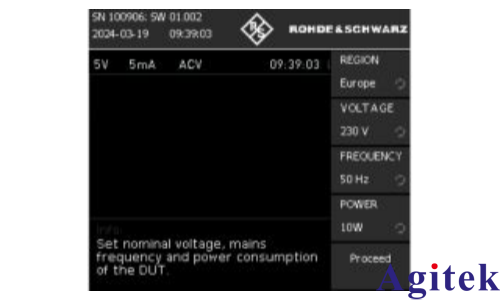

2. 為被測設備設置正確的電源電壓和電源頻率（手動設置或根據所選地區自動設置）以及預期功耗。

步驟 3

3. 選擇正確的設備類別。

步驟 4

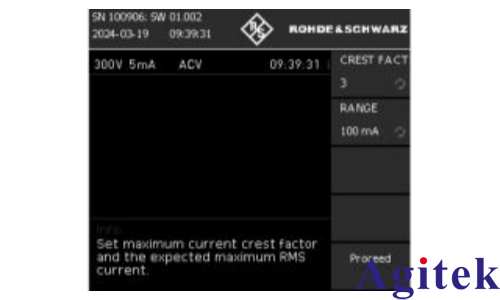

4. 設置峰值因子和最大電流（有效值）。

步驟 5

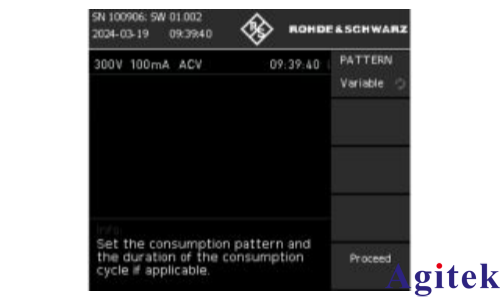

5. 將電流消耗模式設置為靜態、周期或可變模式（如已知），以便加快測量。

步驟 6

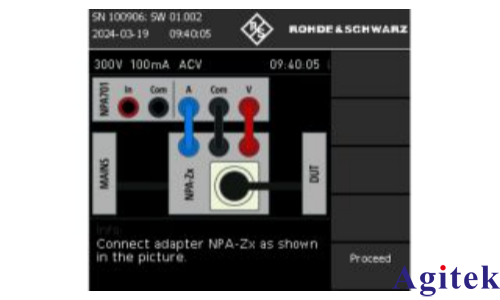

6. 根據向導所示連接被測設備，并將被測設備切換到所需的操作模式。

步驟 7

7. 測量期間和測量結束后清楚顯示測量結果，包括最小值和最大值。

測量完成后，結果可保存到 USB 閃存盤中。儀器將創建一個交互式 HTML 表格并可在其中填寫用戶數據，以便根據具體要求自定義測試報告。

總結

羅德與施瓦茨的 R&S?NPA701 一致性測試儀具有易于使用的裝置向導，能夠根據 IEC/EN 61000-3-2 標準準確簡單地自動測試電子設備的諧波電流發射，確保電子設備符合標準要求。準確的測試結果還可以保存到 USB 閃存盤中。
