矢量網絡分析儀觸發設置常見問題及解決策略

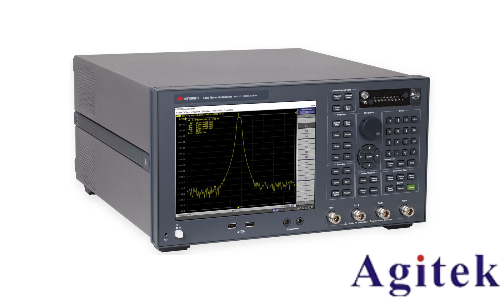

矢量網絡分析儀（VNA）作為微波射頻領域核心測量設備，其觸發設置的準確性直接影響測試的穩定性與可重復性。在實際操作中，觸發設置不當常導致測量失敗、波形異?；驍祿秳?，成為用戶操作中的高頻問題。以下是觸發設置中常見的幾類問題及其成因與應對策略。

一、觸發無響應或無法啟動掃描

這是最典型的觸發故障。用戶設置外部觸發或軟件觸發后，儀器無任何響應，掃描無法啟動?？赡茉虬ǎ河|發源選擇錯誤、外部觸發信號未接入、觸發線纜損壞或接口接觸不良。此外，若觸發模式設置為“外部觸發”但未提供有效電平信號，設備將始終等待觸發脈沖而無法工作。解決方法是：首先確認觸發源類型與實際連接一致；其次檢查觸發線纜通斷情況；最后可嘗試切換至“自由運行”或“軟件觸發”模式，驗證是否為外部信號問題。

二、觸發不穩定導致測量數據波動

表現為多次測量結果不一致，曲線跳動或噪聲顯著。此問題多源于觸發信號時序抖動大或觸發電平設置不合理。例如，在復雜電磁環境中，觸發信號受干擾產生毛刺，導致誤觸發。此外，若觸發電平設置在信號邊沿附近，微小波動即可引發觸發時刻偏移。建議使用屏蔽良好的BNC線纜連接觸發信號，適當調整觸發電平至信號幅值的50%~70%，并啟用觸發濾波功能以抑制干擾。

三、觸發模式配置錯誤導致功能異常

部分用戶在使用TDR或脈沖測量功能時，誤將觸發模式設為連續掃描，導致無法捕捉瞬態響應。根據應用場景，應正確選擇邊沿觸發、脈沖觸發或視頻觸發等模式。例如，進行時域反射測量時，應啟用TDR專用觸發模式，并配合“配置向導”中的觸發設置進行同步。參考設置包括觸發方式、中頻帶寬與平均次數，需綜合調整以優化信噪比。

四、軟件或系統級觸發故障

若儀器出現“觸發失敗”報錯或軟件界面卡死，可能是系統緩存錯誤或程序異常所致?？蓢L試重啟設備、恢復出廠設置或更新固件。若問題持續，需排查處理器或控制板硬件故障，建議聯系專業維修機構。

綜上，合理配置觸發參數是確保VNA測量可靠性的關鍵。用戶應結合測試需求，仔細檢查觸發源、電平、模式與線路連接，避免因設置疏漏影響測試效率與精度。
