矢量網絡分析儀E5080B觸發設置常見問題解析

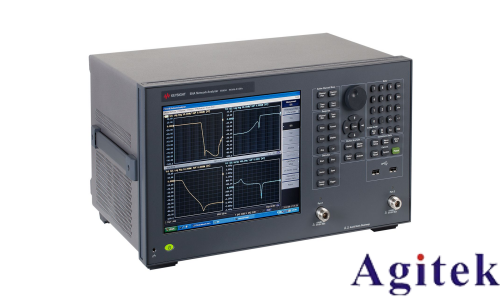

矢量網絡分析儀（VNA）E5080B是德科技推出的一款高性能射頻測量設備，廣泛應用于微波器件、天線、濾波器等高頻組件的S參數測試。在實際使用中，觸發設置是確保測量穩定性和準確性的關鍵環節。然而，用戶在操作過程中常會遇到觸發相關問題，影響測試效率與結果可靠性。本文總結并解析E5080B觸發設置中的幾類常見問題及應對策略。

一、觸發模式選擇不當導致測量不同步

E5080B支持連續觸發（Continuous）、單次觸發（Single Sweep）和外部觸發（External Trigger）等多種模式。常見錯誤是將模式設為“連續”卻期望與外部信號同步采集，導致數據采集與被測設備狀態錯位。建議：若需與外部源（如脈沖發生器）同步，應切換至“外部觸發”模式，并確認觸發源接口連接正確。

二、外部觸發信號不兼容或電平不匹配

外部觸發時，若輸入信號幅值過低（如TTL電平未達3.3V）或存在噪聲干擾，可能導致觸發失敗或誤觸發。應使用示波器檢測外部觸發信號質量，確保其上升沿陡峭、無抖動。必要時加裝電平轉換器或施密特觸發器整形電路，提升觸發穩定性。

三、觸發延遲設置不合理引起數據丟失

在脈沖S參數測量中，若觸發延遲時間設置過短，可能錯過脈沖有效窗口；設置過長則采集到無效時段數據。應結合被測信號的脈沖寬度與上升時間，精細調節“Trigger Delay”與“Sweep Delay”，確保掃描窗口對準信號穩定期。

四、多通道或多端口測試中觸發不同步

當進行多通道測量時，若各通道未統一觸發源或觸發時序未校準，會導致數據時間軸錯位。解決方法是設定主通道為觸發主控，其余通道設為從屬模式，并執行系統校準以消除通道間時延差異。

五、軟件控制中SCPI命令配置錯誤

通過程控（如LabVIEW或Python）設置觸發時，常見問題包括命令語法錯誤或參數順序顛倒。例如，未先設置觸發源即配置延遲時間，將導致指令被忽略。建議嚴格參照官方編程手冊，按“觸發源→觸發模式→延遲→使能”的邏輯順序發送SCPI指令。

六、未啟用觸發就啟動測量

部分用戶在設置完成后未手動啟用觸發（Trigger Enable），導致設備處于待機狀態。務必在設置界面確認“Trigger State”為“ON”，或通過命令:INITiate:CONTinuous OFF關閉連續掃描，啟用觸發控制。

綜上，E5080B的觸發設置需結合測試場景精細配置。建議用戶在使用前閱讀操作手冊，定期校準設備，并利用“Trigger Monitor”功能實時觀測觸發狀態。掌握這些常見問題的處理方法，可顯著提升測量精度與工作效率。
