基于IM3570/IM3533阻抗分析儀的汽車智能鎖天線阻抗測量方案

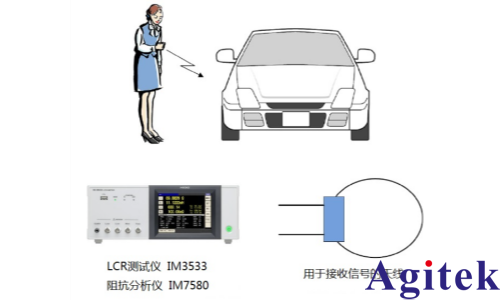

在汽車電子系統中，智能鎖與防盜碼（Immobilizer）的接收天線性能直接影響車輛的安全性與可靠性。天線作為射頻信號接收的關鍵部件，其阻抗特性需在設計與生產階段進行精確評估。本文介紹采用阻抗分析儀IM3570與LCR測試儀IM3533，配合專用4端子探頭，對車載智能鎖天線進行高精度阻抗測量的解決方案。

智能鎖與防盜系統通常工作在低頻波段（如125 kHz），通過電磁感應實現無鑰匙進入與身份認證。天線的阻抗（包括電阻R、電感L及等效串聯電阻ESR）直接影響信號接收靈敏度與能量傳輸效率。若阻抗失配，可能導致識別失敗或誤觸發，影響用戶體驗與安全性。

使用儀器

LCR測試儀IM3533    4端子探頭9140-10

阻抗分析儀IM3570   4端子探頭L2000

IM3570阻抗分析儀與IM3533 LCR測試儀具備寬頻測量能力（IM3570：1 mHz–30 MHz，IM3533：10 Hz–100 kHz），可精準設定至系統工作頻率點（如125 kHz）進行阻抗測試。儀器支持多種等效電路模型（如串聯/并聯RLC），便于提取天線的復阻抗參數。

測量時，使用4端子探頭（IM3570配L2000，IM3533配9140-10）可有效消除引線電阻與接觸電阻的影響，提升低阻抗測量精度。將探頭兩端連接至天線輸入端子，避免用手直接接觸金屬部分，防止人體電容干擾。在IM3570上設置目標頻率，選擇Z-θ或R-L模式，即可實時讀取阻抗幅值、相位及等效電阻。

該方案適用于研發階段的天線參數優化，也可用于生產線快速檢查，確保每一件天線組件符合設計規格。通過存儲多個頻率點的掃描數據，還可分析天線的頻率響應特性，輔助匹配網絡設計。

綜上所述，利用IM3570與IM3533的高精度、寬頻帶及4端子測量優勢，可實現對汽車智能鎖與防盜碼接收天線的可靠阻抗評估，為汽車電子系統的穩定性與安全性提供有力保障。
