IT6600C雙通道直流源在背靠背變流器中的應用

在現代工業測試、能源回收和電力電子領域，背靠背電機(Back-to-BackMotor)技術已經成為高效測試與節能應用的重要手段。相比傳統的機械負載測試方式，背靠背電機系統通過電動機-發電機的閉環能量流動，實現了更精準、更節能的測試和控制。本技術廣泛應用于電機測試、變頻器驗證、電動汽車(EV)動力系統評估、可再生能源領域等高端制造業。

背靠背電機系統通常由兩臺相同或不同規格的電機組成，并通過共軸或聯軸器連接，使其實現能量閉環。該系統的基本工作方式如下:

1.驅動電機(Motor1):由外部電源(如變頻器或直流電源)供電，將電能轉換為機械能，驅動聯軸器或負載轉動。

2.負載電機(Motor2):作為發電機運行，由驅動電機提供機械能，將其轉換為電能。產生的電能可以回饋至驅動電機、外部負載或電網，從而形成能量循環，減少能耗。3.閉環控制:現代背靠背電機系統通常配備高精度控制器(如PLC、DSP或FPGA)，調節電機速度、扭矩、負載特性，實現動態測試。變頻器與能量回饋單元的結合，可實現功率的雙向流動，提高整體系統效率。

背靠背電機技術已經成為電機測試、能源回收和電力電子領域的重要技術方案。它不僅提高了測試精度，優化了電機系統性能，還在節能減排、智能制造和新能源應用方面發揮了關鍵作用。隨著科技的不斷進步，背靠背電機系統將在更多行業中得到應用，并推動全球電機測試和控制技術的發展。

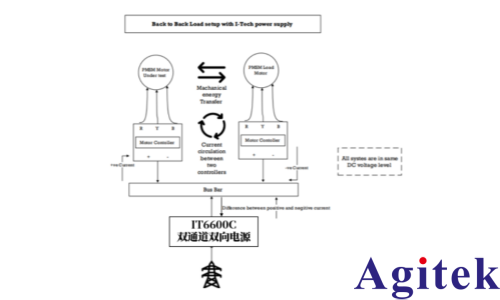

某電機廠家在測試研發電動汽車的背靠背電機時，他們既需要控制電機系統的輸入電壓，也需要外部設備來吸收背靠背電機產生的反向電流，整個系統處于動態平衡狀態，隨著汽車行駛狀態的不同，呈現出不同的電流方向特性。這對外部的測試設備要求很高，既需要恒壓源與恒流源為一體能夠同時工作，還要求很快的電壓上升速度及便捷的設備操作，易于放置在測試實驗室的體積，于是尋找到了ITECH公司的新一代圖形化的雙向可編程直流電源IT6600C，融合了全新的觸摸屏設計和直觀的圖形化操作界面，使用戶能夠快速、輕松地進行參數設定和波形編輯，大大提升了操作的便捷性。作為高功率密度電源的新巔峰，IT6600C系列采用了先進的第三代SiC技術。僅3U的機框內實現了雙通道各21kW的高功率密度設計，獨立的兩個通道通過串聯或并聯，輸出更可高達42kW，單臺設備即可覆蓋同類產品3~5臺的輸出范圍，滿足各種高電壓、大電流應用。

測試中IT6600C通道1作為恒壓源處于CV模式，給系統提供恒定的電壓輸出，且電壓上升時間≤1ms，電流方向為負時吸收系統回饋的電流;將通道2作為恒流源處于CC模式控制回路中的電流，編輯List程序模擬汽車在行駛過程中不同的電流方向狀態，例如下坡時達到動能回收等。

該用戶對ITECH的新品IT6600C機器的測試效果非常滿意，高功率密度、能量回收功能、雙通道一體化操作等瞬間俘獲了研發人員的心。IT6600C機器不僅可以應用于上述場景，其強大的波形編輯功能及1ms 的電壓速度可以模擬多種法規波形，內置LV123、LV148、ISO21498-2等9種標準的部分汽車功率網用電壓曲線，內置IEC61000-4-17/IEC61000-4-29測試法規波形可用于更廣泛的供電抗干擾測試。

IT6600C大功率雙向直流電源還支持電池測試、電池模擬測試、光伏模擬、燃料電池測試模擬等，匹配相應測試軟件，為業內測試人員提供了極大的便利。
