校準后矢量網絡分析儀跡線噪聲大的原因分析

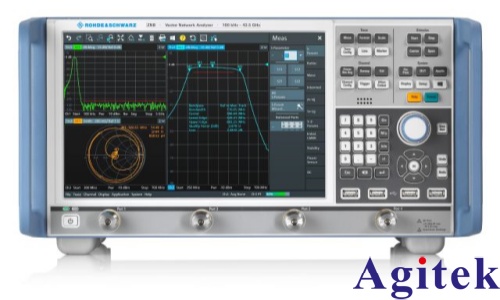

在高頻測量領域，矢量網絡分析儀（VNA）是評估射頻與微波器件性能的核心工具。盡管經過嚴謹的校準流程，用戶仍可能遇到跡線噪聲偏大的問題，影響測試結果的穩定性和精度。校準雖能有效消除系統誤差，但無法完全消除隨機誤差和部分環境因素帶來的影響。以下是校準后跡線噪聲偏大的主要原因分析。

首先，儀器本底噪聲與器件自身噪聲疊加是導致跡線噪聲增大的關鍵因素。根據噪聲疊加原理，實際測量信號為真實信號與噪聲的合成，即 Areal=Asignal+NnoiseA_{real} = A_{signal} + N_{noise}Areal=Asignal+Nnoise。在對數坐標系下，該關系轉化為跡線噪聲的dB表達。即使完成校準，系統內部的放大器、混頻器及ADC等部件仍會產生固有噪聲，尤其在低信號電平測試中更為顯著。

其次，中頻帶寬（IFBW）設置不當會顯著影響噪聲水平。中頻帶寬越寬，通過的噪聲功率越多，跡線噪聲隨之增大。反之，減小IFBW可有效抑制噪聲，但會延長掃描時間。因此，測試時需在速度與精度之間權衡。若未根據被測器件特性合理設置IFBW，即便校準準確，仍可能出現高噪聲跡線。

第三，信號源相位噪聲的影響不容忽視。當輸出信號功率較大時，信號源自身的相位噪聲可能超過系統噪聲基底，成為主導噪聲源。此時，跡線噪聲不再由接收機決定，而是受激勵源質量制約。尤其在測量高抑制濾波器或低插損器件時，相位噪聲會直接反映在S參數跡線上。

此外，外部環境干擾與連接穩定性也會引入額外噪聲。例如，測試環境中存在強電磁干擾、屏蔽不良、電纜老化或連接松動，均可能導致信號波動，表現為跡線抖動或噪聲升高。溫度變化引起的器件漂移雖屬慢變誤差，但在長時間測量中也可能表現為類噪聲行為。

最后，校準標準件質量與操作規范性也間接影響噪聲表現。若校準件存在磨損、污染或阻抗不匹配，校準模型將存在殘余誤差，導致系統無法準確補償，進而放大噪聲感知。

綜上所述，校準后跡線噪聲大并非校準失效，而是多種因素共同作用的結果。為降低噪聲，建議：優化IFBW設置、使用低相位噪聲信號源、確保測試環境潔凈穩定、采用高質量連接電纜，并定期維護校準標準件。通過系統性排查與參數優化，可顯著提升測量精度與跡線穩定性。
