矢量網絡分析儀SOLT校準與TRL校準的區別與應用

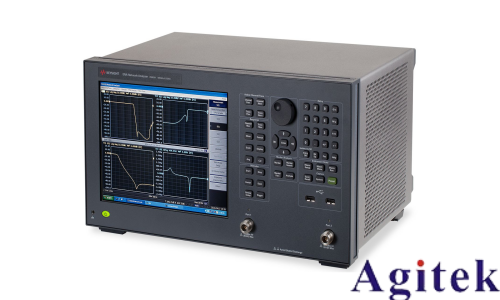

在微波與射頻測量領域，矢量網絡分析儀（VNA）是評估器件性能的核心工具，而校準是確保測量精度的關鍵步驟。SOLT（短路-開路-負載-直通）與TRL（直通-反射-線）是兩種常用的校準方法，二者在原理、精度及應用場景上存在顯著差異，合理選擇對測量結果至關重要。

一、基本原理與標準件差異

SOLT校準基于12項誤差模型，通過測量短路、開路、負載和直通四種標準件，共進行七次測量，以消除系統誤差。其優勢在于標準件通用、操作簡便，廣泛應用于同軸連接環境，如測試濾波器、放大器和天線等。然而，SOLT校準依賴于理想標準件的精確建模，尤其在非同軸接口（如PCB焊盤、芯片引腳）測量時，難以準確校準到被測端面，易引入連接器與傳輸線帶來的附加誤差。

相較之下，TRL校準采用不同的誤差模型，通常基于10項或8項誤差參數，通過測量一個直通件、一個反射件（如短路或開路）和一個延遲線件完成校準。其標準件數量更少，但設計更靈活，特別適合非同軸環境，如表貼器件、波導、晶圓測試和夾具內測量。

二、精度與適用場景對比

TRL校準的精度普遍高于SOLT，尤其在高頻和復雜結構測量中表現更優。原因在于TRL以實際測量環境中的傳輸線特性阻抗為參考，能更真實地反映被測系統的阻抗匹配狀態。而SOLT默認系統阻抗為50Ω，當實際路徑阻抗偏離時，會產生測量偏差。因此，TRL更適合高精度、寬頻帶及非標準接口的測量任務。

此外，TRL校準件雖需根據具體夾具材料、尺寸和頻率范圍自行設計，制作過程具有一定挑戰性，但其對標準件的絕對精度要求低于SOLT，更注重重復性與一致性，反而在實際應用中更具可實現性。

三、設計與驗證要點

TRL校準成功的關鍵在于標準件的設計合理性。直通件應無損耗、無反射，其特性阻抗需與延遲線一致；反射件反射系數應接近1，相位在±90°內；延遲線與直通間的相位差宜為90°，避免接近0°或180°導致相位模糊。驗證時需通過實驗確認各標準件的電氣特性，并利用網絡分析儀完成校準流程，確保參考面準確設置。

四、應用建議

對于常規同軸器件測試，SOLT校準因其便捷性和成熟性仍是首選；而在PCB級、封裝級或片上器件測量中，推薦使用TRL校準以提升精度。隨著高頻高速電路的發展，TRL的應用正日益廣泛。

綜上，SOLT與TRL各具優勢，工程師應根據測試環境、精度需求與操作條件，科學選擇校準方式，以實現最優化的測量效果。
