Keithley靜電計6514多通道電荷測試系統

引言：

我們已有6514靜電計的情況下，想要測試多臺電荷傳感器時，往往一臺靜電計無法滿足多路同步測試的需求，同時采購多臺靜電計成本又會很高，這個時候我們就可以考慮使用矩陣開關、多路采集卡、程控軟件來配套使用來滿足多路電荷傳感器的測試方案；

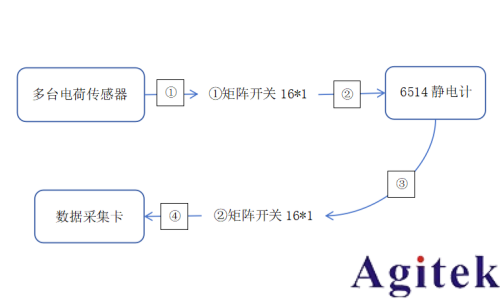

系統流程圖：

①：矩陣開關前端十六接口；

②：矩陣開關后端單端接口接靜電計測量端口；

③：靜電計模擬輸出單端口接矩陣開關前端單端接口；

④：矩陣開關后端十六接口接數據采集卡十六接口；

定制軟件；定制軟件需要滿足兼容矩陣開關板卡、靜電計、數據采集卡三臺設備；

矩陣開關板卡部分：需滿足32通道及以上，將板卡分為16*1一通道和16*2二通道兩部分，一通道用于靜電計前端采集通道切換，二通道用于靜電計后端模擬輸出端口的采集通道切換，此過程需要保持一、二通道開關通道切換保持一致。

靜電計部分：軟件需滿足設置靜電計采集設置以及參數設置。

采集卡部分：軟件需滿足控制不同通道采集到的數據可分序號保存。
