同惠TH2851-130阻抗分析儀介電常數測試方案（絲素蛋白膜、PDMS相關材料）

一、測試目的

通過測試不同頻率下絲素蛋白膜、PDMS薄膜及絲素蛋白+PDMS復合膜的介電常數，分析材料電學特性，確保材料適配目標器件的電學工作機制，保障器件性能穩定性與功能有效性。該測試結果可支撐材料在傳感器、柔性電子、生物電極等場景的應用選型——介電常數直接決定材料對電場的響應能力，進而影響信號傳導、電容值等關鍵電學參數。

二、測試對象與參數

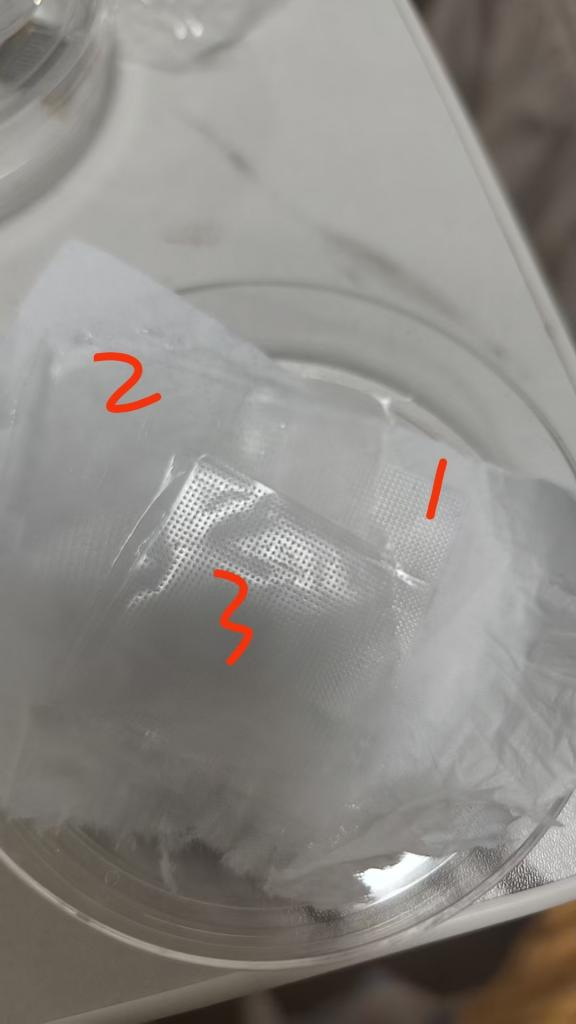

1. 被測樣品：絲素蛋白膜、PDMS薄膜、絲素蛋白+PDMS復合膜

2. 樣品參數：厚度統一為100μm；PDMS薄膜含凸起面、平整面兩種測試面，絲素蛋白膜及復合膜為單一測試面

三、測試條件

1. 頻率范圍：1kHz~1MHz

2. 測試電平：500mV

3. 測試項目：介電常數

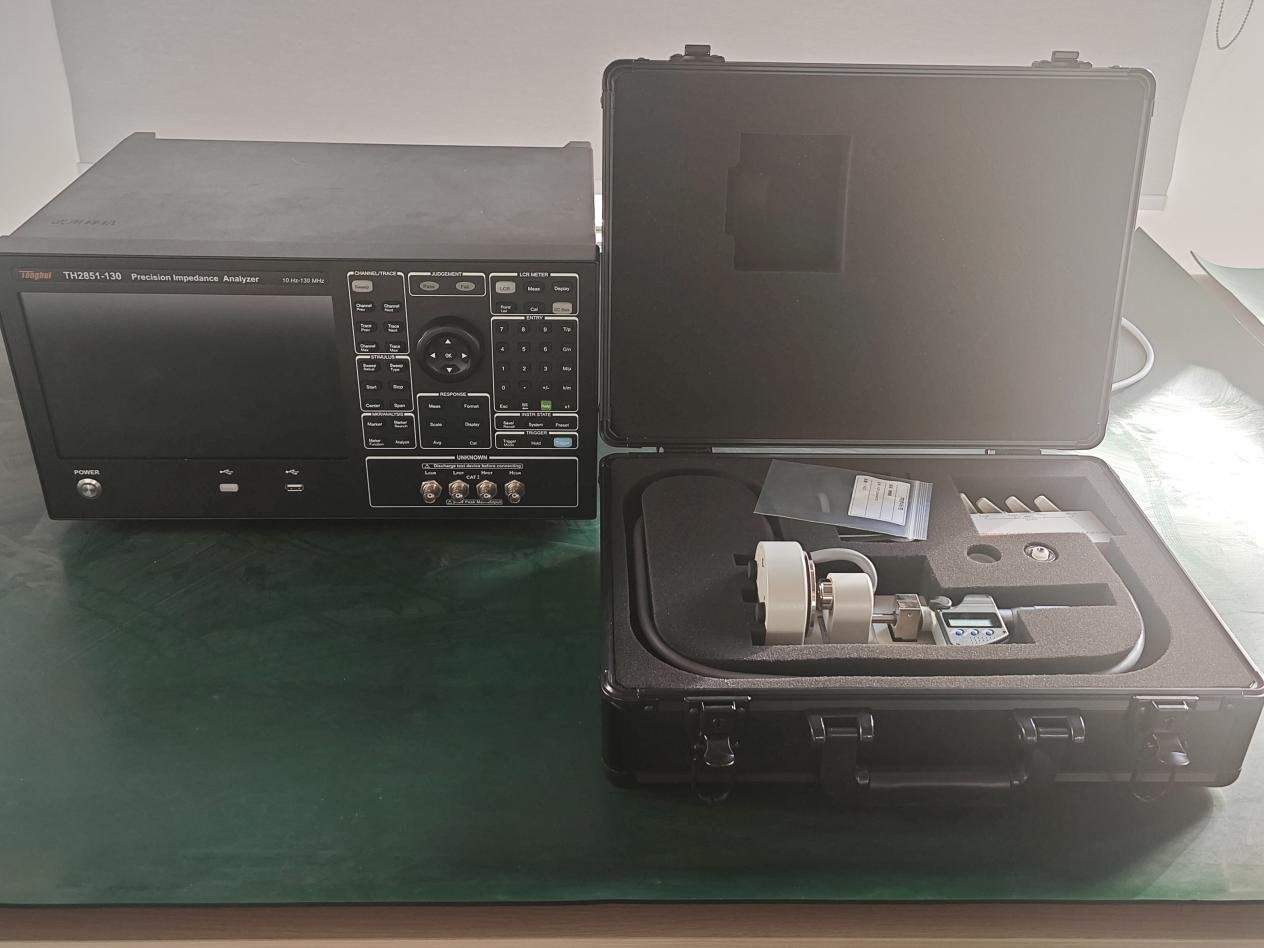

四、測試設備與套件

1. 核心儀器：TH2851-130阻抗分析儀

2. 測試夾具：TH26077

3. 轉接頭：3.5mm內螺紋F-外螺紋F、3.5mm F-F、3.5mm M-M，各2個

4. 測試方法：平行板電容法

五、測試流程

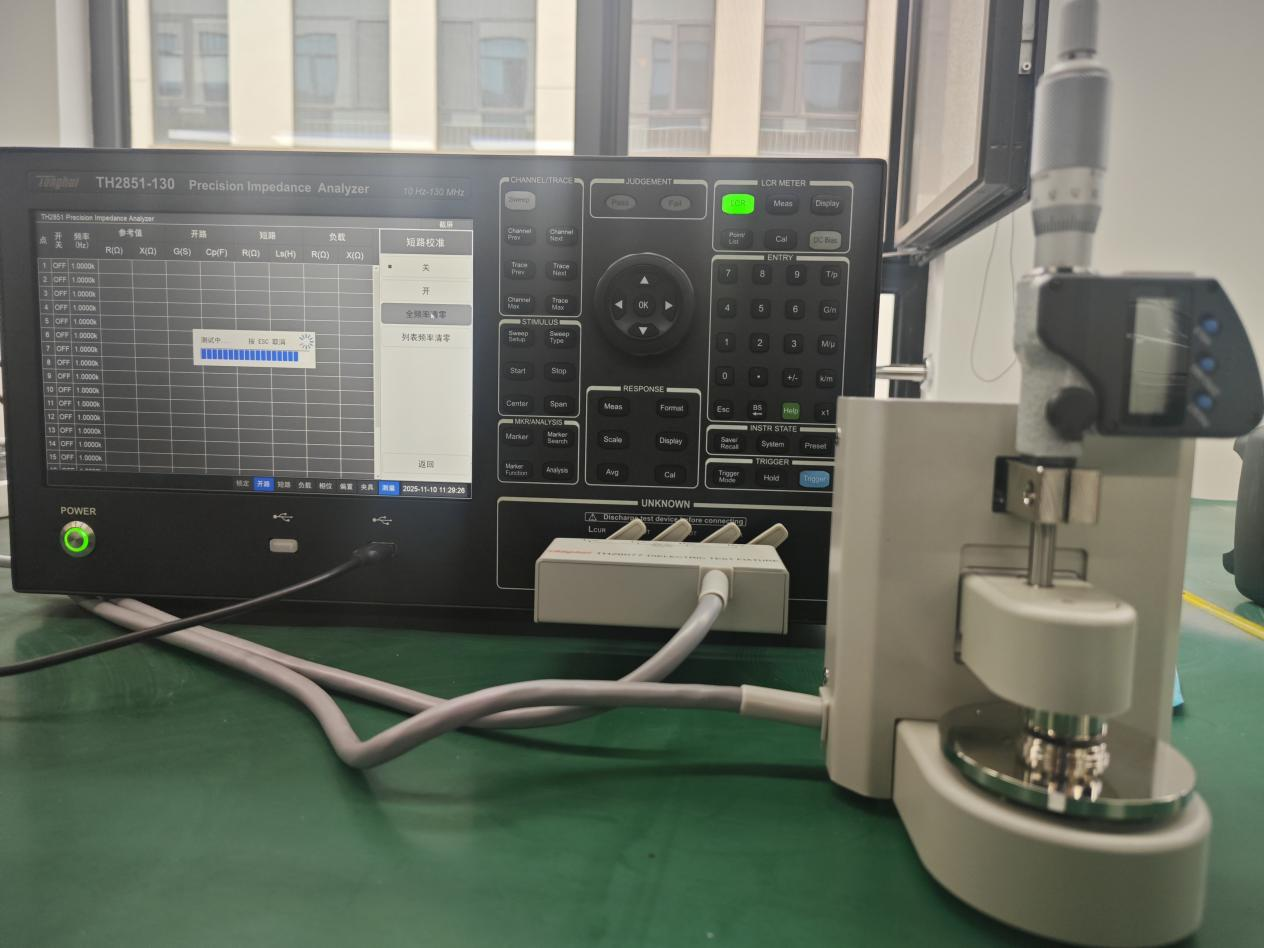

1. 校準操作：先進行平行度校準，再依次完成開路校準、短路校準，保障測試精度

標準品驗證：采用氧化鋁陶瓷標準品進行測試，驗證測試系統的可靠性

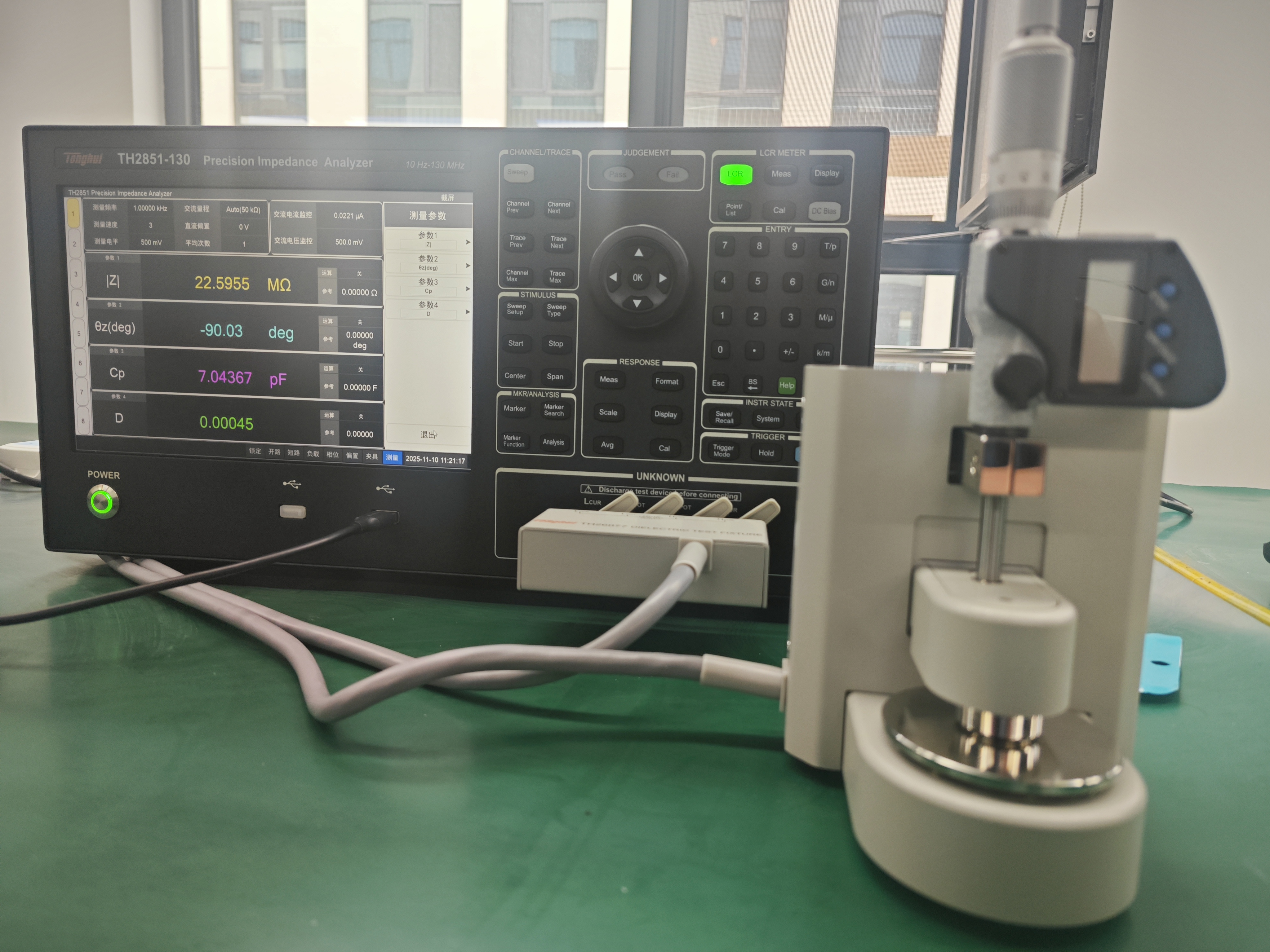

3. 樣品測試：按PDMS薄膜（凸起面→平整面）、絲素蛋白膜、絲素蛋白+PDMS復合膜的順序，在設定頻率范圍內完成介電常數測試，記錄不同頻率下的測試數據

六、數據處理要求

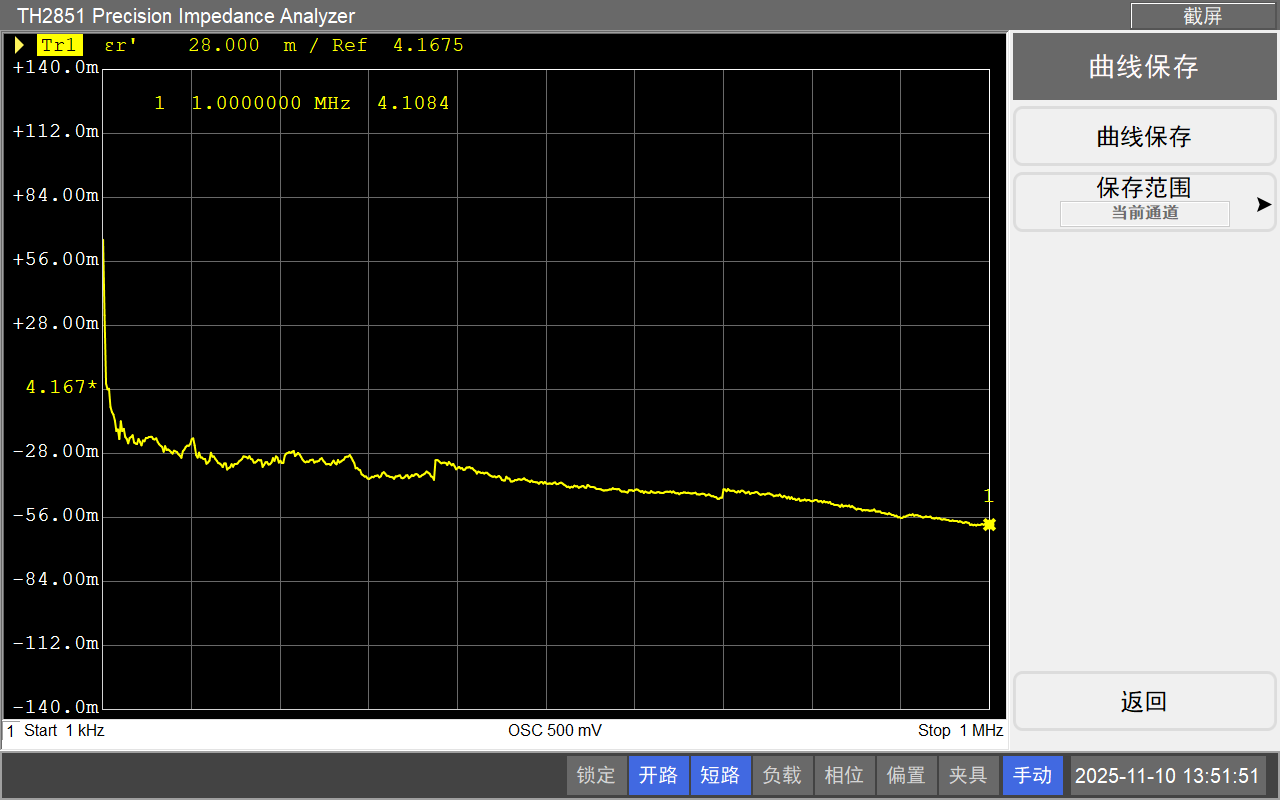

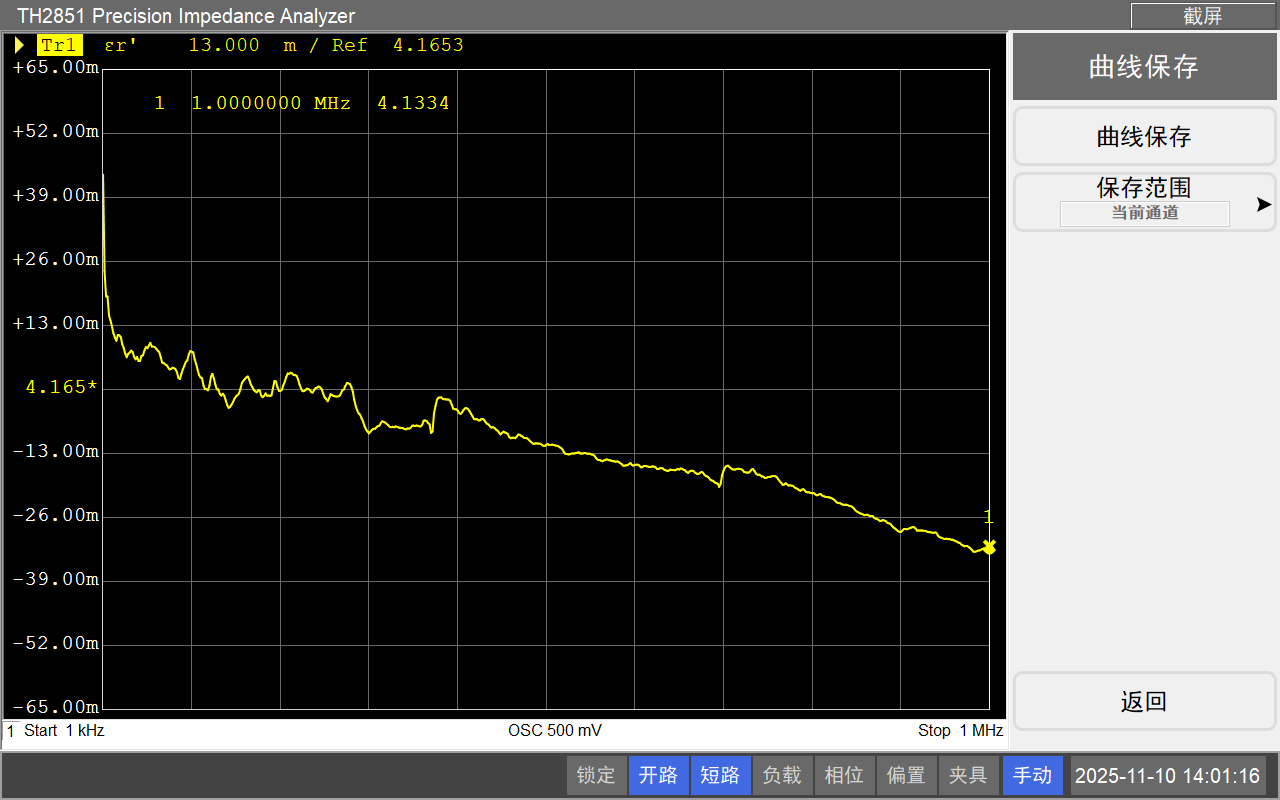

匯總不同樣品在各測試頻率下的介電常數數據，

PDMS凸起面

PDMS平整面

絲素蛋白

絲素蛋白+PDMS

重點分析頻率變化對各類材料介電常數的影響規律，形成針對性分析結論，為材料應用選型提供數據支撐
