泰克示波器在超聲波傳感器信號分析中的應用

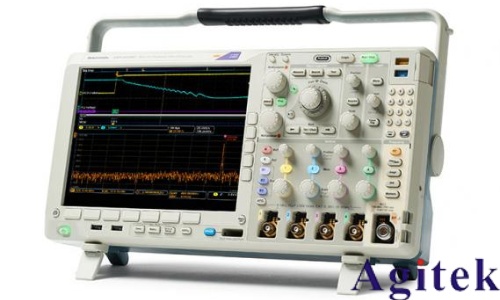

超聲波傳感器廣泛應用于測距、無損檢測、醫學成像及工業自動化等領域，其工作原理基于發射高頻聲波并接收回波信號，通過時間差計算距離或分析材料特性。為確保傳感器性能穩定、信號準確，需借助高性能測試儀器進行信號分析，泰克示波器憑借其強大的時域與頻域處理能力，成為分析超聲波傳感器信號的理想工具。

在時域分析方面，泰克示波器可直觀顯示超聲波信號的電壓隨時間變化的波形。通過連接探頭至傳感器輸出端，可測量發射脈沖的幅度、脈寬、上升時間與下降時間等關鍵參數。例如，在觸發模式下使用邊沿或脈寬觸發，可精準捕獲短暫的超聲波發射脈沖，便于分析其動態特性。同時，利用示波器的自動測量功能，可獲取信號的峰峰值、周期與頻率，判斷發射能量是否符合設計要求。對于回波信號，可通過觀察其到達時間與幅值變化，評估目標距離與反射強度，輔助判斷傳感器靈敏度與信噪比。

在頻域分析方面，泰克示波器內置快速傅里葉變換（FFT）功能，可將時域信號轉換為頻譜圖，揭示信號的頻率組成。超聲波傳感器通常工作在特定頻率（如40kHz），通過FFT分析可確認中心頻率是否準確，同時識別是否存在諧波干擾或頻率漂移。此外，頻譜圖還能幫助發現環境噪聲或電磁干擾對傳感器的影響，為系統抗干擾設計提供依據。

針對調制信號（如調頻連續波FMCW），泰克示波器支持頻率調制分析功能，可解調FM信號并顯示調制波形與頻譜，進而分析調制頻率與調制指數是否符合預期。

在實際操作中，需注意探頭補償。首次連接探頭時，應使用示波器面板上的“PROBE COMP”信號源進行校準，確保波形無失真，提高測量精度。同時，合理設置垂直（VOLTS/DIV）與水平（SEC/DIV）刻度，配合觸發功能，可清晰穩定地捕獲微弱回波信號。

綜上所述，泰克示波器通過時域波形觀測、頻域頻譜分析及調制解調等功能，為超聲波傳感器的信號測試與性能評估提供了全面解決方案，不僅有助于研發調試，也適用于生產質檢與故障診斷，顯著提升系統可靠性與測量精度。
