如何設置是德MSO系列示波器的數字通道為并行總線解碼

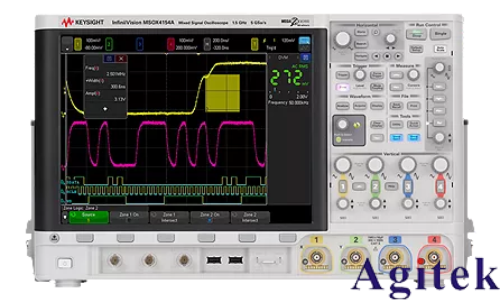

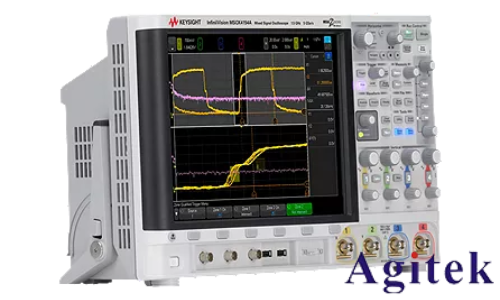

是德科技（Keysight）MSO（混合信號示波器）系列集成了模擬與數字通道，具備強大的信號分析能力，尤其在嵌入式系統調試中，其并行總線解碼功能可顯著提升調試效率。通過將數字通道配置為并行總線解碼，用戶可直觀查看數據總線上的十六進制或二進制值，快速定位通信異常。以下是詳細設置步驟與注意事項。

一、前期準備 確保示波器已正確連接待測設備，數字探頭接入并行總線各數據線（如D0-D7）、時鐘線（CLK）及片選信號（CS）。建議使用短接地彈簧以減少噪聲干擾，提高信號完整性。

二、啟用數字通道與總線配置

1. 打開示波器，進入“Digital”（數字）通道界面，啟用所需通道（如D0至D7）。

2. 進入“Bus”菜單，選擇“Add Bus” → “Parallel”（并行總線）。

3. 在彈出的配置窗口中，將對應數字通道分配至總線位寬（如8位總線則選D0-D7）。

4. 設置總線名稱（如“Data_Bus”），便于后續識別。

三、配置解碼參數

1. 時鐘設置：選擇時鐘源（內部時鐘或外部CLK信號），若使用外部時鐘，需指定對應通道，并設置時鐘邊沿（上升沿或下降沿采樣）。

2. 采樣模式：推薦使用“Clocked”模式，確保在有效時鐘邊沿讀取數據，避免誤判。

3. 數據格式：可選擇十六進制、二進制或十進制顯示，通常十六進制更便于分析。

4. 閾值電平：根據被測信號電平（如TTL、CMOS）設置合適的邏輯閾值（如1.5V或2.0V），確保邏輯判斷準確。

四、觸發與顯示優化

1. 設置觸發條件為總線活動觸發，如“Bus Trigger”中的“Data Valid”或特定數據值觸發，便于捕獲關鍵事件。

2. 調整時間基準，使一個或多個總線周期清晰顯示在屏幕上。

3. 啟用總線解碼疊加顯示，可在波形上方以字符形式標注解碼結果，便于對照分析。

五、驗證與調試 運行采集，觀察解碼結果是否與預期一致。若出現亂碼或解碼失敗，檢查：

● 通道連接是否正確；

● 時鐘邊沿與數據建立/保持時間是否匹配；

● 邏輯閾值是否適中；

● 是否存在信號反射或噪聲干擾。

六、高級功能應用 部分MSO型號支持總線搜索功能，可快速定位特定數據包；結合協議分析功能，還可與模擬信號同步分析，實現軟硬件協同調試。

通過以上設置，是德MSO示波器的數字通道可高效實現并行總線解碼，大幅提升系統調試效率。建議結合具體應用場景靈活調整參數，充分發揮設備性能。
