泰克示波器在電機驅動三相波形測量中的接地技巧

在電機驅動系統調試與故障診斷中，準確測量三相電壓或電流波形至關重要。使用泰克示波器進行此類測量時，若接地方式不當，不僅會導致波形失真，更可能引發短路、設備損壞甚至人身安全事故。因此，掌握科學的接地技巧，是確保測量安全與精度的關鍵。

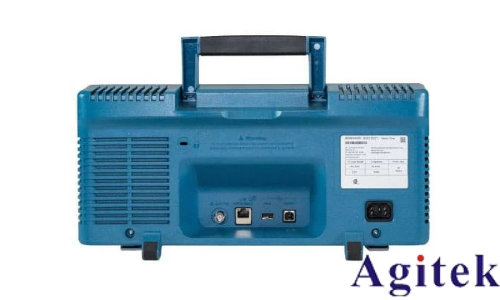

首先，必須堅持示波器安全接地原則。泰克官方明確強調：示波器應始終使用三芯電源線，并確保接地端可靠連接大地。示波器的BNC接口外殼、探頭地夾均與地線直連，若擅自拆除地線或使用兩芯轉接插頭，會導致設備外殼帶電風險，形成安全隱患。在電機驅動這類強電環境中，這一規范絕不可忽視。

其次，針對三相系統測量，需特別注意“共地”問題。電機驅動器通常直接接入交流電網，其功率回路與控制回路存在高電位差。若直接使用普通單端探頭測量非接地相位，探頭地夾可能意外引入對地短路。因此，嚴禁將探頭地夾連接到非參考地的高電位點，如三相橋臂的中點或開關節點。

為安全測量三相波形，推薦采用以下兩種方法：

其一，使用差分探頭。差分探頭可測量兩點間電位差，不依賴大地參考，能有效隔離共模電壓，特別適用于高壓、高頻的電機驅動環境。泰克提供高壓差分探頭方案，可安全測量三相逆變器的相電壓或線電壓，確保波形真實還原，同時保護儀器與操作者。

其二，配合隔離變壓器使用。在被測電機驅動系統前加裝隔離變壓器，切斷其與電網的地環路，使被測系統“浮地”，從而避免地電位差引發的短路。但需注意，隔離變壓器體積大、成本高，便攜性差，適用于固定實驗室環境。

此外，若條件受限，可采用“A-B偽差分”法：用兩個通道分別測量兩相電壓，再通過示波器數學功能相減得到線電壓。但該方法僅適用于低頻或直流分量為主的場景，高頻噪聲抑制能力有限。

最后，建議定期檢查探頭與接地線連接狀態，縮短接地回路長度，減少高頻干擾。在高精度測量中，應優先選用泰克原廠差分探頭或隔離測量方案，確保信號完整性。

總之，在電機驅動三相波形測量中，安全永遠是第一位。遵循泰克示波器的接地規范，合理選擇測量方式，才能實現精準、可靠、安全的測試目標。
