是德示波器測量直流電壓的精準設置方法

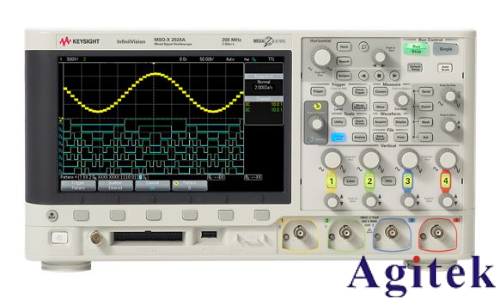

在電子測量領域，是德科技（Keysight）示波器以其高精度與可靠性著稱。當使用是德示波器測量直流電壓時，合理的設置是確保測量結果準確的關鍵。以下為實現最精準測量的操作步驟與注意事項。

一、前期準備與探頭設置 首先，確保示波器已預熱數分鐘，以穩定內部電路，提升測量精度。連接探頭至通道1（或所需通道），并將探頭衰減比設置為“1:1”（即X1檔位）。若使用10:1探頭但未在示波器中正確設置，將導致讀數偏差10倍，因此務必在示波器通道菜單中將探頭倍率設為與實際一致。同時，建議使用短接地引線，減少噪聲干擾。

二、耦合方式與零電平校準 將輸入耦合方式設為“DC”（直流耦合），以確保直流分量完整通過。為準確測量，需先進行零電平定位：將耦合切換至“GND”，調節垂直位移旋鈕，使屏幕上的基線對齊坐標軸中央。此線即為零電壓參考線，后續測量中不再移動，以避免基準漂移。

三、垂直靈敏度與波形顯示 根據被測電壓大小合理設置垂直檔位（如1V/div或500mV/div），使信號占據屏幕垂直方向的2/3以上區域，以提升讀數分辨率。例如，測量1.5V電池時，設為500mV/div可使波形占據3格，便于精確讀取。

四、觸發與測量模式設置 將觸發模式設為“自動”（Auto），確保即使無信號變化也能穩定顯示基線。觸發電平可設為0V附近，觸發邊沿選擇“上升沿”即可。由于直流信號為一條直線，無需復雜觸發條件。

五、讀取與優化測量結果 連接探針至被測點正極，鱷魚夾接負極。屏幕將顯示一條水平直線，其與零電平線的垂直距離乘以垂直靈敏度即為電壓值。為提高精度，可啟用“自動測量”功能，選擇“平均值”或“直流電壓”參數，示波器將自動計算并顯示結果，減少人為讀數誤差。

六、注意事項 關閉帶寬限制（BW Limit），確保全帶寬測量；保持探頭與輸入端接觸良好；若測量高阻抗電路，宜選用高輸入阻抗探頭，避免負載效應影響結果。

遵循上述設置流程，可充分發揮是德示波器的測量性能，實現直流電壓的高精度、高可靠性測量，為電子調試與研發提供有力支持。
