是德示波器測量兩個通道信號之間相位差的方法

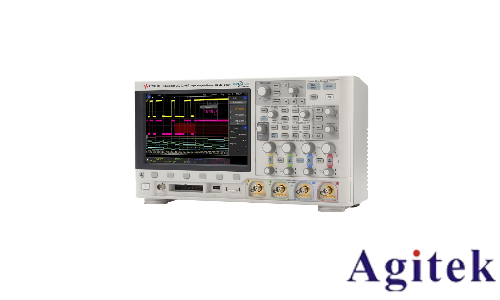

在電子測試與測量領域，相位差是分析交流信號特性的重要參數之一，尤其在通信、電力電子和控制系統中具有重要意義。是德科技（Keysight Technologies）作為全球領先的測試測量設備制造商，其示波器具備強大的信號分析能力，能夠精確測量兩個通道信號之間的相位差。以下是使用是德示波器測量相位差的常用方法與操作步驟。

一、基本原理

相位差是指兩個同頻率正弦信號之間的時間偏移所對應的角差，單位為度（°）或弧度（rad）。測量時，需確保兩個信號頻率相同，并分別接入示波器的兩個通道（如CH1和CH2）。

二、測量步驟

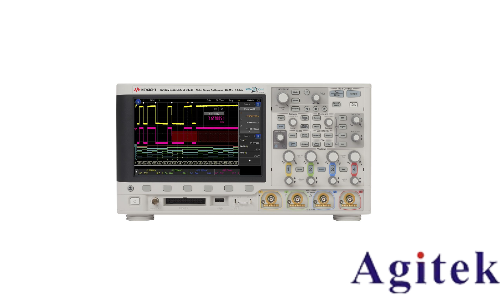

1. 連接信號 將待測的兩個信號分別接入示波器的通道1（CH1）和通道2（CH2），注意使用匹配的探頭并正確設置探頭衰減比（如10:1），以保證測量精度。

2. 設置示波器 調整時間基準（Time/Div）和電壓基準（Volts/Div），使兩個波形在屏幕上清晰穩定顯示。啟用觸發功能，選擇合適的觸發源（如CH1），確保波形不漂移。

3. 顯示雙通道波形 設置示波器為雙通道顯示模式（如“Dual”或“XY”模式），觀察兩個信號的相對位置。確保波形無失真、無削波。

4. 使用光標測量法 打開光標功能，選擇“時間光標”。將兩個光標分別對準兩個信號的相同相位點（如正向過零點或峰值點），讀取時間差Δt。根據公式：

5. 其中，T為信號周期，可從示波器自動測量功能中獲取。

6. 使用自動測量功能 是德示波器通常內置“相位差”測量參數。進入“測量（Measure）”菜單，添加“Phase”測量項，選擇CH1與CH2作為輸入通道，示波器將自動計算并顯示相位差值，操作簡便且精度高。

7. 使用FFT或李薩如圖形法（可選） 對于更復雜的分析，可啟用FFT功能比較頻域相位，或使用XY模式生成李薩如圖形，通過圖形形狀判斷相位關系。

三、注意事項

● 保證兩個通道的探頭和設置一致，避免引入額外相位誤差。

● 信號頻率不宜過高，確保示波器采樣率足夠。

● 使用高分辨率模式或平均采集可提升測量精度。

● 定期校準示波器和探頭，確保系統準確性。

四、總結

是德示波器憑借其高精度時基、強大的自動測量功能和用戶友好的界面，能夠高效、準確地測量兩通道信號間的相位差。通過光標法或自動測量功能，工程師可快速獲取數據，為電路調試與系統分析提供可靠依據。掌握這些測量技巧，有助于提升電子測試工作的效率與專業性。
