LCR測試儀的工作原理

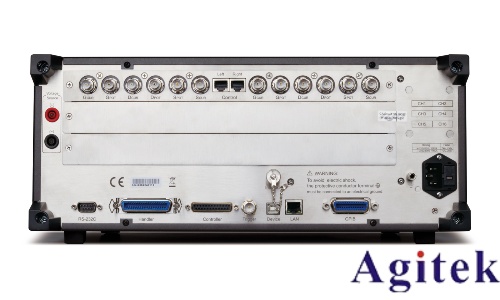

LCR測試儀，又稱數字電橋或LCR電橋，是電子測量領域中用于精確測定電感（L）、電容（C）和電阻（R）等阻抗參數的核心儀器。其名稱源于早期采用電橋平衡原理進行測量的歷史，盡管現代設備已采用先進的自動平衡電橋技術，但“LCR電橋”的稱謂仍被廣泛沿用。該儀器不僅可測量基本元件值，還能提供品質因數（Q）、損耗因數（D）、等效串聯電阻（ESR）及相位角（θ）等輔助參數，廣泛應用于生產線質檢、元器件進貨檢驗及電子維修等領域。

LCR測試儀的核心工作原理基于自動平衡電橋法。儀器內部信號源產生一個穩定、特定頻率的正弦交流信號，施加于被測器件（DUT）兩端。該信號在電路中產生電流，流經一個高精度的標準參考電阻（Rr）。由于采用高速運算放大器構成虛地結構，被測器件低壓端電位始終為零，從而確保測量的電壓信號（Vx）準確反映其兩端壓降，而參考電阻上的電壓（Vr）則用于計算流過DUT的電流（Ix = Vr / Rr）。根據歐姆定律，阻抗Zx = Vx / Ix，通過矢量電壓表對Vx和Vr的幅值與相位進行同步檢測，即可精確計算出DUT的復阻抗，進而推導出L、C、R等參數。

為提升測量精度，現代LCR測試儀普遍采用四端子法或五端子法測量回路。傳統二端子法易受引線電阻、接觸電阻及雜散電容影響，尤其在低阻抗或高頻測量中誤差顯著。四端子法將電流激勵端（Hc、Lc）與電壓檢測端（Hp、Lp）分離，有效消除導線壓降干擾；五端子法則進一步優化屏蔽結構，通過Guard線維持電位一致，減少電場耦合帶來的誤差。此外，合理布線、縮小測試電流回路面積、使用屏蔽電纜等措施，也能顯著降低電磁干擾，提升測試穩定性。

在實際操作中，LCR測試儀需經過開路、短路及負載校準，以消除系統誤差。用戶可設定測試頻率、電壓水平，并選擇串聯或并聯等效模型輸出結果。儀器配備高分辨率顯示屏與自動量程功能，支持?jǐn)?shù)據保持與比較判斷，極大提升了批量測試效率。

綜上所述，LCR測試儀通過自動平衡電橋技術，結合精密信號處理與多端子測量結構，實現了對電子元件參數的高精度、高穩定性測量，是現代電子測量不可或缺的重要工具。
