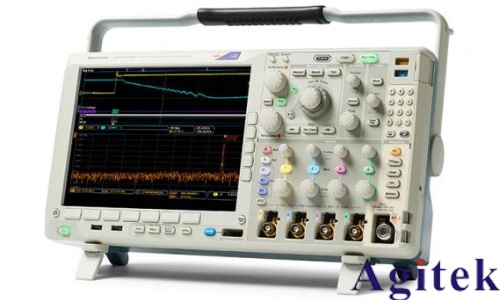

如何用標準方波源手動校準泰克示波器

在電子測試與測量工作中，示波器作為核心工具，其測量精度直接影響研發、生產和維修的可靠性。泰克示波器因其高穩定性與精準性廣受工程師青睞，但長期使用或環境變化可能導致測量偏差，因此需定期進行手動校準。本文將詳細介紹如何使用標準方波源對泰克示波器進行手動校準，以確保其測量結果的準確性。

一、校準前準備

首先，確保示波器處于穩定工作環境：避免強電磁干擾、溫度劇烈變化和濕度過高。檢查示波器外觀無損傷，電源連接正常，開機預熱10-15分鐘，使其內部電路達到熱穩定狀態。準備標準方波信號源（通常為1kHz、5V峰峰值的校準信號），并確認其輸出精度和可追溯性。同時，使用高質量同軸電纜或探頭連接信號源與示波器輸入通道。

二、連接與初始設置

將標準方波信號接入示波器的CH1輸入端口。打開示波器，選擇對應通道，設置輸入耦合為“DC”或“AC”（推薦DC以避免低頻衰減影響），將探頭衰減比設為“1×”或“10×”并對應調整示波器設置。調節“伏/格”（Volts/Div）和“時基”（Time/Div）旋鈕，使屏幕上顯示1-2個完整的方波周期，波形幅度適中，占據屏幕垂直方向的2/3以上。

三、波形觀察與參數調整

觀察方波波形，理想狀態下應為上下平直、邊沿陡峭的矩形。若出現圓角、過沖或振鈴，說明探頭或通道頻率響應失配。此時，使用小螺絲刀調節探頭上的補償電容（通常位于探頭BNC接口附近），緩慢旋轉，直到方波頂部和底部盡可能平直。此過程稱為“探頭補償校準”，是手動校準的關鍵步驟。

四、參數驗證與記錄

波形調整完成后，使用示波器的測量功能讀取信號頻率、峰峰值、上升時間等參數。應與標準信號源標稱值基本一致（如頻率1000Hz±誤差范圍內，幅值5V±容差）。若偏差超出允許范圍，需檢查連接、更換電纜或送至專業機構校準。校準成功后，記錄校準時間、使用的標準源信息、測量結果及操作人員，形成完整的校準文檔，便于追溯與管理。

五、注意事項

校準過程中避免觸碰探頭和連接線，防止引入干擾。若示波器具備自校準功能，可先執行自動校準再進行手動微調。建議每6至12個月進行一次專業校準，高精度應用場景應縮短周期。

通過上述步驟，可有效完成泰克示波器的手動校準，保障測量數據的可靠性，提升測試工作的專業性與準確性。
