如何用信號發生器測試射頻電路

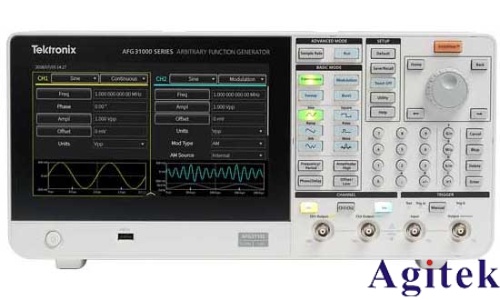

射頻電路廣泛應用于通信、雷達、無線傳輸等領域，其性能直接影響系統的穩定性與可靠性。為確保射頻電路工作正常，使用信號發生器進行測試是一種常見且有效的手段。信號發生器能夠輸出特定頻率、幅度和調制方式的射頻信號，為電路測試提供可控的激勵源。以下是使用信號發生器測試射頻電路的基本方法與注意事項。

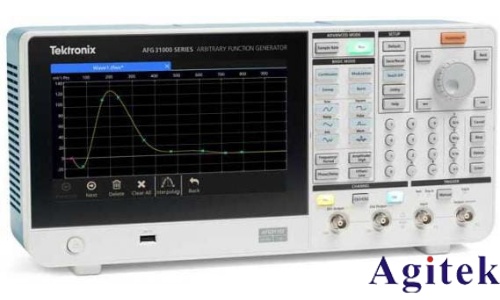

首先，明確測試目標。常見的測試項目包括增益、頻率響應、帶寬、靈敏度、非線性失真等。根據測試需求，設置信號發生器的輸出參數。例如，測試放大器增益時，需設置一個固定頻率和幅度的連續波（CW）信號，如1GHz、-30dBm，通過射頻電纜連接至電路輸入端。

連接過程中，應注意阻抗匹配。大多數射頻系統采用50Ω標準，確保信號發生器、被測電路和測量設備（如頻譜儀或功率計）之間阻抗一致，避免信號反射造成測量誤差。使用高質量的同軸電纜和連接器，并盡量縮短連接長度，以減少損耗和干擾。

其次，逐步調整信號參數進行掃頻測試。通過改變信號發生器的輸出頻率，觀察電路在不同頻點下的響應，可繪制出頻率響應曲線，判斷通帶、阻帶及帶寬特性。若測試動態范圍，可逐步增加輸入信號幅度，監測輸出是否出現壓縮或失真，從而確定1dB壓縮點或三階交調點。

對于調制信號測試，信號發生器可輸出AM、FM、PSK、QAM等調制信號，用于評估電路對實際通信信號的處理能力。配合矢量網絡分析儀或解調設備，可分析誤碼率、調制精度等指標。

測試過程中需注意屏蔽與接地。射頻信號易受外界干擾，應在屏蔽室或使用屏蔽箱進行測試，避免雜散信號影響結果。同時，確保所有設備良好接地，防止靜電或共模干擾。

最后，記錄測試數據并進行分析。對比設計指標與實測結果，判斷電路是否達標。若存在偏差，可結合其他儀器（如示波器、頻譜儀）進一步排查問題。

總之，使用信號發生器測試射頻電路，關鍵在于合理設置信號參數、規范連接方式、控制測試環境，并結合多種測量手段全面評估性能。掌握這一方法，有助于提高射頻系統的設計與調試效率。
