泰克示波器配合近場探頭進行PCB電磁干擾（EMI）定位

在現代電子產品研發過程中，電磁干擾（EMI）問題日益突出，尤其在高密度、高速度的PCB設計中，精準定位輻射源成為EMI調試的關鍵環節。泰克示波器結合近場探頭的測試方案，為工程師提供了一套高效、直觀的EMI故障排查手段，能夠快速鎖定PCB上的噪聲源，顯著提升調試效率。

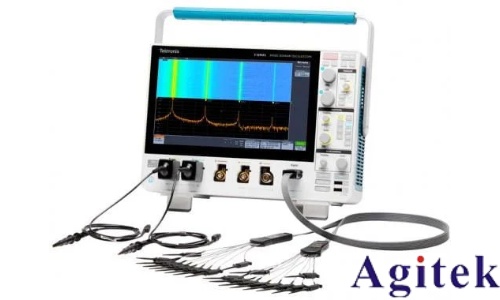

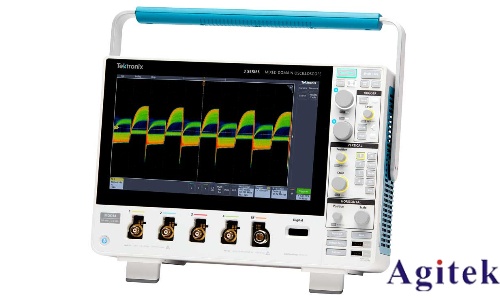

該方案的核心在于利用示波器的頻譜分析功能（如Spectrum View）與近場探頭協同工作。近場探頭通過感應PCB周圍高頻電磁場，將空間輻射信號轉化為電信號，輸入示波器進行頻域分析。泰克MDO3、MSO5B/6B系列示波器均支持強大的頻譜功能，其中MDO3標配1GHz硬件頻譜儀，可選配至3GHz；MSO5B/6B則憑借基于硬件的數字下變頻技術，實現最高500MHz至2GHz的捕獲帶寬，足以覆蓋大多數數字電路的諧波輻射頻段。

實際操作中，建議采用“由粗到精”的定位策略。首先使用大直徑近場探頭進行大范圍掃描，快速識別存在強輻射的區域。以300MHz等典型諧波頻率為目標，通過頻譜視圖觀察峰值變化，初步圈定可疑區域。隨后逐步更換更小尺寸的探頭，提高空間分辨率，對目標芯片或走線進行精細掃描。當探頭靠近具體芯片時若出現顯著峰值，則基本可確認其為輻射源。泰克近場探頭配備MMCX快接接口和SMA轉BNC轉接器，便于快速更換，提升測試流暢性。

測試前需正確設置示波器：將通道終端阻抗設為50Ω，開啟頻譜視圖，設置合適的中心頻率與頻寬（如DC至500MHz，Span=500MHz），并啟用Max Hold功能以記錄最大發射值，便于與當前信號對比。同時，將單位設為dBμV，更貼近EMI標準測量規范。

值得注意的是，近場測試中探頭角度、距離和方向會影響測量結果，因此絕對場強值僅供參考，重點在于相對比較與趨勢分析。頻率響應的平坦性也至關重要，避免因探頭在某頻段衰減過大而遺漏真實干擾源。

該方案適用于CISPR 11/32等標準下的初步EMI排查，尤其適合在30MHz至1GHz范圍內識別主要輻射諧波。通過諧波分析與時間相關頻譜技術，工程師可將干擾信號與特定電路動作關聯，進一步溯源至時鐘、開關電源或高速接口等模塊。

綜上所述，泰克示波器與近場探頭的組合，為PCB級EMI定位提供了靈活、高效的解決方案，是研發階段EMI調試的得力工具。
