是德示波器如何設置長存儲深度

在現代電子測量中，示波器作為分析信號時域特性的核心工具，其存儲深度（也稱記錄長度）直接影響波形捕獲的精度與時間跨度。對于是德科技（Keysight）示波器而言，合理設置長存儲深度，不僅能完整捕獲長時間的動態信號，還能保留高頻細節，避免混疊與數據丟失，是實現高精度測量的關鍵環節。

一、明確測量需求，合理規劃存儲深度

設置長存儲深度前，需明確測量目標。若需觀察低頻周期信號中的瞬態事件，或分析高速串行信號的長時間抖動特性，就必須保證示波器能連續采樣足夠長時間。存儲深度決定了可保存的采樣點總數，其與采樣率共同影響時間窗口：時間窗口 = 存儲深度 ÷ 采樣率。因此，要獲得長時間記錄，必須同時兼顧高采樣率和足夠大的存儲深度。例如，若采樣率為1 GSa/s，存儲深度為100 MSa，則可記錄100 ms的波形。

二、進入設置界面，調整存儲深度參數

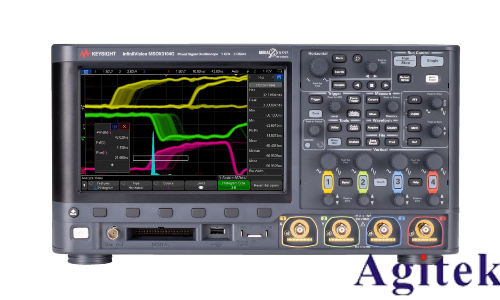

是德示波器通常通過前面板菜單或觸摸屏界面設置存儲深度。操作步驟如下：首先，按下“Acquire”或“采樣”菜單，進入采集設置；然后選擇“Record Length”或“存儲深度”選項，將其設置為所需值。部分型號支持自動模式，可設為“Auto Long Memory”以啟用長存儲模式。用戶可根據需要選擇以“點數”（如10 Mpts）或“時間”（如100 ms）為單位進行設置。注意，不同型號最大存儲深度不同，如InfiniiVision系列支持高達數億采樣點，需確認設備規格。

三、優化配套參數，提升測量質量

設置長存儲深度時，應同步優化其他參數。一是調整采樣率，確保其足夠高以滿足奈奎斯特采樣定理，避免信號失真。二是合理設置時間基準（Time/Div），避免因時間跨度太大導致波形壓縮難以觀察細節。三是啟用分段存儲（Segmented Memory）功能，適用于捕獲多個觸發事件，可高效利用內存，提升刷新率。此外，開啟峰值檢測或高分辨率采集模式，有助于在長記錄中保留小毛刺或噪聲特征。

四、驗證與數據處理

設置完成后，建議使用標準信號源（如方波或正弦波）進行測試，驗證波形完整性與時間精度。利用示波器內置的測量工具（如頻率、幅值、上升時間）和數學函數（如FFT）分析捕獲數據。若需深入分析，可通過LAN或USB接口將波形數據導出至PC，使用MATLAB或Excel進行后處理。

五、注意事項

需注意，過長的存儲深度可能降低波形刷新率，影響調試效率。同時，應確保探頭帶寬匹配、接地良好，避免引入噪聲。定期校準儀器，以保持測量準確性。

綜上所述，科學設置是德示波器的長存儲深度，是實現高質量信號分析的重要保障。掌握這一技能，將顯著提升電子研發與故障診斷的效率與可靠性。
