普源示波器測量射頻小信號的注意事項

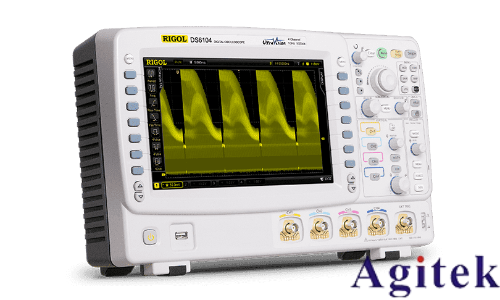

在電子測量領域，使用普源示波器對射頻小信號進行精確測量，是高頻電路調試與信號分析中的關鍵環節。由于射頻信號具有頻率高、幅度小、易受干擾等特點，測量過程中需格外注意操作規范與技術細節，以確保數據的準確性與可靠性。以下是使用普源示波器測量射頻小信號時應重點關注的幾個方面。

一、合理選擇探頭并確保阻抗匹配 測量射頻信號時，應優先選用高帶寬、低電容的有源探頭或差分探頭，以減小對被測電路的負載效應。同時，必須將示波器輸入阻抗設置為50Ω，與射頻信號源匹配，避免因阻抗不匹配引發信號反射，造成波形失真。若使用SMA等高頻接口，應確保連接牢固，減少接觸不良帶來的信號損耗。

二、優化接地方式，抑制噪聲干擾 射頻測量對接地極為敏感。應使用最短接地線（建議不超過3cm），或采用示波器配套的接地彈簧、焊接式探頭，以降低接地電感，防止形成“天線效應”引入電磁干擾。探頭與被測點應盡量靠近，減少引線長度，避免拾取環境噪聲。

三、精確進行探頭補償與校準 在測量前，必須對探頭進行補償校準。將探頭連接至示波器的校準信號輸出端（通常為1kHz方波），調整補償電容，使波形邊沿陡峭、無過沖或圓角。對于有源探頭，插入后示波器通常會自動提示校準，需按提示完成。此外，建議定期對示波器進行整體校準（推薦每年一次），以維持測量精度。

四、科學設置示波器參數 測量小信號時，應選用“×1”檔位探頭或設置低衰減比，以提高靈敏度。同時，合理調整垂直刻度和時基，使信號占據屏幕適當區域，便于觀察細節。觸發模式建議選擇邊沿觸發，觸發電平設在信號幅度的50%左右，確保波形穩定顯示。必要時可啟用示波器的噪聲濾波功能，提升信噪比。

五、注意安全與環境因素 嚴禁將示波器直接接入高壓電路，防止損壞設備或引發安全事故。測量應在干燥、無強電磁干擾的環境中進行，避免高溫、陽光直射或灰塵積聚影響設備性能。不使用時應妥善存放，保持清潔。

綜上所述，使用普源示波器測量射頻小信號，不僅需要正確的操作方法，更需注重細節把控。只有在探頭選擇、接地處理、參數設置和環境管理等方面全面優化，才能獲得真實、穩定的測量結果，為電路設計與故障診斷提供可靠依據。
