使用泰克示波器MDO功能進行無線充電（Qi標準）信號分析

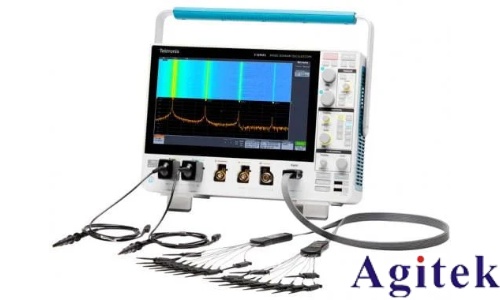

隨著無線充電技術的普及，基于Qi標準的充電設備廣泛應用于智能手機、可穿戴設備等領域。為確保充電過程的安全性與高效性，對無線充電信號進行精確分析至關重要。泰克示波器MDO系列憑借其強大的混合域分析（Mixed Domain Analysis, MDA）功能，成為解析Qi標準無線充電信號的理想工具。

Qi標準采用電磁感應原理，通過初級線圈與次級線圈之間的磁耦合實現能量傳輸，同時依賴雙向通信協議進行功率調節與異物檢測（FOD）。該過程涉及復雜的模擬信號、數字控制信號及高頻載波信號，傳統單一域測試手段難以全面解析。而MDO示波器集成了時域、頻域與調制域分析能力，可同步觀測多域信號特征，實現全面診斷。

在測試中，首先將MDO示波器的模擬通道連接至發射端驅動信號，捕獲PWM波形與調制包絡；使用頻譜分析功能觀測載波頻率（通常為100–205kHz）的頻譜純度，識別是否存在雜散發射或頻率漂移。通過觸發同步，可精準定位通信脈沖出現時刻，結合解調功能分析ASK調制的控制信號，驗證協議合規性。

眼圖分析可用于評估通信信號的質量。若眼圖閉合或抖動增大，表明存在噪聲干擾或阻抗失配，可能影響異物檢測的準確性。借助MDO的抖動與噪聲測量功能，可量化隨機抖動與確定性抖動成分，進而排查電源噪聲或布局串擾等根源。

此外，MDO支持多通道同步采集，可同時監測驅動信號、反饋電壓與通信線，幫助工程師理解系統動態響應。例如，在負載變化瞬間，觀察驅動信號的調整過程與通信反饋延遲，評估系統穩定性。

通過與標準模板對比，結合IEEE和WPC（無線充電聯盟）規范，可驗證信號參數是否合規。若發現問題，可依據測試數據優化線圈布局、改進濾波電路或調整控制算法。

綜上所述，泰克MDO示波器以其多域協同分析能力，為Qi無線充電系統的研發與調試提供了全方位的技術支持，不僅提升了測試效率，更保障了產品性能與安全性，是無線充電領域不可或缺的高端測試利器。
