如何用普源示波器測量電源的啟動沖擊電流

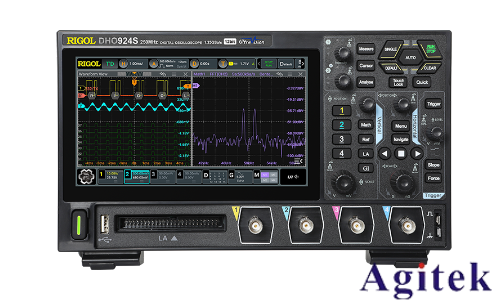

電源在上電瞬間常會產生較大的沖擊電流，可能對電源模塊、保險絲及后級電路造成損害。因此，準確測量啟動沖擊電流對于電路設計與可靠性驗證至關重要。使用普源示波器配合電流探頭或分流電阻法，可高效、精確地捕獲這一瞬態過程。以下是具體操作步驟與注意事項。

一、測量原理與方法選擇 沖擊電流具有持續時間短、幅值大的特點，需借助示波器的高采樣率與寬動態范圍進行捕捉。常用方法有兩種：一是使用電流探頭，非接觸式測量導線中的電流，將電流轉換為電壓信號輸入示波器；二是采用分流電阻法，將低阻值精密電阻串聯于電源回路，測量其兩端電壓降，再根據歐姆定律 I=V/RI = V/RI=V/R 計算電流。

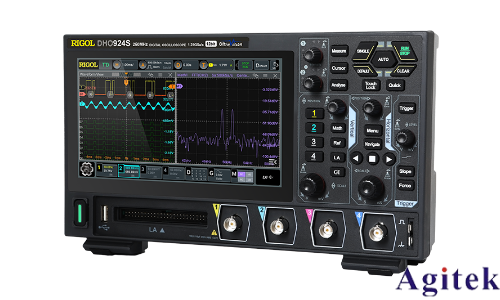

二、操作步驟

1. 準備工作：關閉待測電源與示波器，選擇合適量程的電流探頭或阻值穩定、功率足夠的分流電阻。若使用探頭，需預熱并調零。

2. 連接設備：將電流探頭夾住電源輸入線，確保夾緊無松動；或把分流電阻串入電源負極路徑，并用示波器探頭連接其兩端。

3. 設置示波器參數：

○ 將通道設為“直流耦合”（DC），關閉帶寬限制；

○ 調整垂直靈敏度（如100mV/div或1V/div），確保預期信號不溢出屏幕；

○ 時間基設置為微秒級（如10μs/div），以捕捉快速變化過程；

○ 觸發模式設為“邊沿觸發”，觸發方式為“上升沿”，觸發電平略高于零，確保在上電瞬間啟動波形捕獲。

4. 執行測量：單次觸發或使用“單次采集”模式，開啟電源，記錄一次上電過程。觀察波形峰值，利用光標功能測量沖擊電流的最大值及時長。

5. 數據分析：通過示波器自動測量功能獲取峰值電流、脈沖寬度等參數，并保存波形圖像或數據用于報告。

三、注意事項

● 安全為先：測量時避免觸碰高壓部分，確保接地良好，防止短路或電擊風險；

● 探頭校準：使用前務必對電流探頭進行歸零和校準，避免直流漂移影響精度；

● 帶寬匹配：確保電流探頭與示波器帶寬高于信號最高頻率成分，防止波形失真；

● 避免干擾：布線應簡潔，遠離開關電源、變壓器等強干擾源，必要時使用屏蔽線。

綜上所述，利用普源示波器測量電源啟動沖擊電流，不僅操作便捷，且結果直觀可靠。合理選擇測量方法、正確設置參數并注重安全規范，是獲取準確數據的關鍵。該方法可廣泛應用于電源老化測試、開機保護電路設計等工程實踐中，助力提升系統穩定性與安全性。
