泰克示波器同時觀察兩個不同時間基底波形的技巧

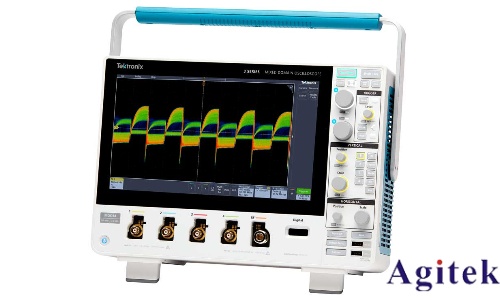

在電子測量與信號分析中，泰克示波器以其高精度與多功能性成為工程師不可或缺的工具。當需要同時觀察兩個頻率差異顯著的信號時，如何在不同時間基底（時基）下清晰、同步地顯示波形，是一項關鍵技巧。這不僅有助于信號對比，更能提升故障診斷與系統分析的效率。

實現該功能的核心在于合理運用泰克示波器的“雙時基”或“視窗縮放”模式。大多數現代泰克示波器支持多區域顯示模式，允許用戶將屏幕劃分為主窗口與縮放窗口。主窗口設置較慢時基，用于觀察低頻信號的整體趨勢；縮放窗口則設置較快時基，聚焦高頻信號的細節變化。通過觸發同步，確保兩個波形在時間起點上對齊，實現邏輯一致性。

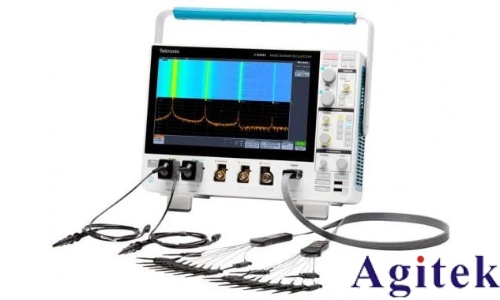

具體操作步驟如下：首先，將兩個信號分別接入CH1與CH2通道，并正確連接探頭，設置合適的衰減比與耦合方式。其次，在觸發設置中選擇邊沿觸發，觸發源可選主信號通道，確保波形穩定。接著，進入“水平控制”區域，調節“SEC/DIV”旋鈕，為主窗口設定適合的時基。然后啟用“縮放功能”（Zoom或Window模式），將某一通道或區域放大，獨立設置其時基。此時，可通過水平位置旋鈕調整縮放窗口的時間偏移，使兩個波形的關鍵節點對齊。

此外，利用“延遲掃描”模式也可實現類似效果。該模式允許用戶設定主掃描與延遲掃描的時間比例，從而在不同時間尺度下同步顯示信號。配合光標測量功能，可精確讀取兩波形間的時間差、相位關系等參數。

值得注意的是，為確保同步精度，應啟用時基同步與通道校準功能。定期對示波器進行自校準，避免因內部時鐘漂移導致顯示偏差。同時，使用帶寬匹配的探頭，并盡量縮短接地線，以減少噪聲干擾。

在實際應用中，如分析開關電源的控制信號與輸出紋波、或調試數字通信中的時鐘與數據信號，該技巧尤為實用。通過不同時間基底的同步觀測，工程師可快速識別信號異常、時序錯位等問題。

總之，掌握泰克示波器在不同時間基底下同步顯示波形的技巧，不僅提升了測量的靈活性，更深化了對復雜系統的理解。熟練運用觸發、縮放與多窗口顯示功能，是現代電子工程師必備的專業能力。
