如何用泰克示波器快速診斷電路板上的短路故障

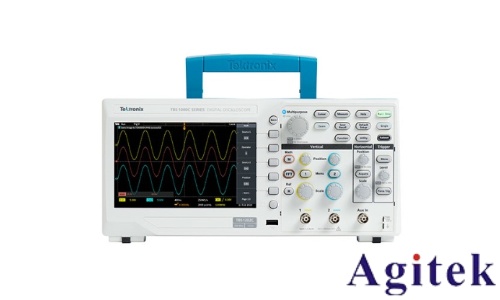

在電子設備維修與調試過程中，電路板短路是常見且危害較大的故障之一，可能導致元器件燒毀、電源跳閘甚至系統癱瘓。傳統檢測方法多依賴萬用表電阻測量，但面對復雜電路或瞬態短路，往往效率低下。泰克示波器憑借其高采樣率、精準時域分析能力和豐富觸發功能，可實現對短路故障的快速、非破壞性診斷，顯著提升排查效率。

一、前期準備與安全操作

診斷前，務必斷開主電源，防止短路擴大損壞。將泰克示波器接地良好，使用標配探頭連接待測電路點，確保探頭補償已校準，避免測量失真。建議先用萬用表進行初步通斷與阻值檢測，鎖定疑似區域，再使用示波器深入分析。

二、電壓波形動態監測定位異常

將示波器探頭接入電源輸出端或關鍵供電節點，設置為直流耦合（DC），調整垂直刻度（V/div）以適配電壓范圍。開啟電源瞬間，觀察電壓波形：若電壓迅速跌落或出現劇烈波動，提示存在嚴重短路。通過對比正常電路與故障電路的上電波形，可快速判斷異常。

三、利用觸發功能捕捉瞬態事件

短路常表現為瞬態大電流或電壓塌陷。設置邊沿觸發或欠幅觸發（Dropout Trigger），觸發條件設為電壓低于某閾值，可精準捕獲短路發生的瞬間波形。泰克示波器的高時間分辨率能清晰展現電壓驟降的時間點與恢復過程，幫助鎖定故障時段。

四、多通道對比與相位分析

若電路板含多路供電或信號通路，使用雙通道同時監測電源電壓與地線或控制信號。正常情況下，地線應穩定在0V；若地線出現異常電壓波動，可能表明地線短路或回路異常。通過時間差測量，還可分析信號與電源之間的時序關系是否紊亂。

五、結合FFT與高級分析功能

啟用FFT（快速傅里葉變換）功能，將時域波形轉換為頻域譜圖。短路點常引入異常高頻噪聲或諧振峰，在頻譜中表現為非預期的尖峰，有助于識別寄生振蕩或電容擊穿等隱性短路。

六、逐步隔離與重點排查

采用“分段斷電法”，逐個斷開功能模塊供電，每斷開一處即用示波器重新測量電源波形。當某模塊斷開后電壓恢復穩定，即表明該模塊存在短路。再對該模塊進行精細測量，結合熱成像或視覺檢查，最終定位故障元器件。

七、注意事項

● 避免探頭接地線過長，防止引入干擾或形成環路感應。

● 定期校準示波器與探頭，確保測量精度。

● 復雜系統建議配合邏輯分析儀或多通道測量，提升診斷維度。

綜上，利用泰克示波器的高靈敏度、多觸發模式與高級分析功能，結合系統化排查流程，可快速、精準地診斷電路板短路故障，極大提升維修效率與可靠性，是電子工程師不可或缺的技術利器。
