羅德與施瓦茨RTB2002示波器測量直流電壓詳細教程

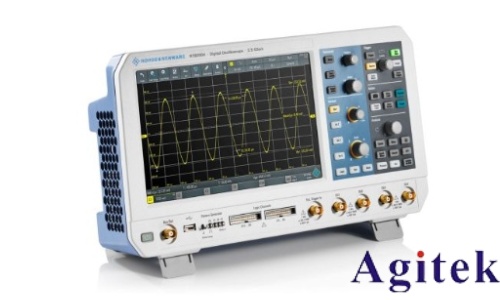

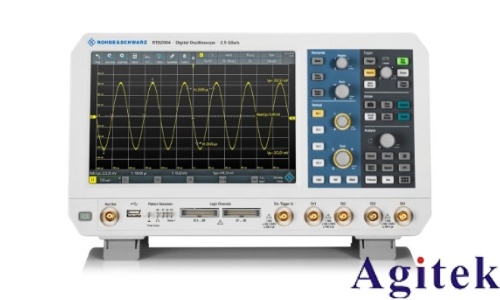

羅德與施瓦茨RTB2002示波器是一款高性能、多功能的測試儀器，廣泛應用于電子研發、教學實驗與工業檢測等領域。其不僅可測量交流信號波形，還能精準測量直流電壓。以下是使用RTB2002示波器測量直流電壓的完整操作教程，幫助用戶規范操作，提升測量精度。

一、準備工作與連接 首先，確保示波器處于關閉狀態，將探頭接入通道1（或所需通道）輸入接口。探頭接地夾應牢固連接至被測電路的參考地，探針則接觸待測點正極。例如測量電池電壓時，夾子接負極，探針接正極。連接完成后，打開示波器，預熱幾分鐘以保證內部電路穩定，提高測量準確性。

二、示波器設置

1. 通道設置：選擇對應通道，確認探頭衰減比（如1×或10×），并在示波器菜單中將通道衰減設置為與探頭一致（如X1），避免讀數偏差。

2. 耦合模式：將通道耦合方式設為“直流（DC）耦合”，確保直流分量可被完整采集。

3. 垂直刻度調節：旋轉垂直縮放旋鈕，設置合適的電壓/格（V/div）。若被測電壓約3~5V，可設為1V/格或2V/格，使波形居中且不溢出屏幕。

4. 時間基準設置：測量直流電壓時，信號無時間變化，可將時基設為較慢檔位（如1ms/div或更慢），以穩定顯示一條水平線。

5. 觸發設置：選擇“自動（Auto）”觸發模式，確保即使無信號跳變也能持續顯示波形。

三、測量與讀數 進入“測量（Measure）”菜單，選擇“平均值（Average）”或“電壓（Voltage）”測量類型。示波器將自動計算并顯示當前通道信號的直流電壓值。例如，測量鋰電池時，屏幕可能顯示“3.9V”，即為實測電壓。還可啟用多參數測量，同時觀察峰值、有效值等輔助數據。

四、注意事項

● 確保探頭完好，避免斷線或接觸不良。

● 接地必須可靠，防止引入噪聲或造成短路。

● 被測電壓不得超過示波器最大輸入電壓（通常為300V RMS）。

● 測量前建議使用校準信號源對探頭進行補償校準，提升精度。

● 避免在強電磁干擾環境中操作，必要時使用屏蔽線纜。

五、應用場景 該方法適用于電池電壓檢測、電源輸出驗證、傳感器信號讀取及電路故障排查等場景，是電子工程師日常工作的基礎技能。

掌握以上步驟，即可高效、準確地使用RTB2002示波器完成直流電壓測量，為科研與工程實踐提供可靠數據支持。
