泰克示波器在強電磁干擾（EMI）環境下的屏蔽與測量技巧

在現代電子產品研發與調試過程中，強電磁干擾（EMI）環境常常對測量精度和信號完整性構成嚴峻挑戰。泰克示波器憑借其高帶寬、低噪聲和先進的頻譜分析能力，成為EMI測試中的關鍵工具。然而，要在復雜電磁環境中獲得可靠數據，僅依賴高性能設備遠遠不夠，還需結合科學的屏蔽措施與精準的測量技巧。

一、強化系統屏蔽，減少干擾耦合

良好的接地是抗干擾的第一道防線。使用泰克示波器時，必須確保設備通過三芯電源線可靠接地，避免“浮地”導致共模干擾。同時，被測系統與示波器應共用同一接地點，防止地環路引入噪聲。對于高靈敏度測量，建議使用屏蔽室或金屬屏蔽箱包裹整個測試系統，有效阻隔外部射頻干擾。

探頭的選擇與使用同樣關鍵。應優先選用帶寬匹配、屏蔽良好的差分探頭或有源探頭，避免普通無源探頭充當“天線”拾取空間電磁波。測量線纜應盡量縮短，并遠離電源線、時鐘線等干擾源，必要時可加裝磁環抑制高頻共模電流。

二、善用FFT與近場探測，精準定位干擾源

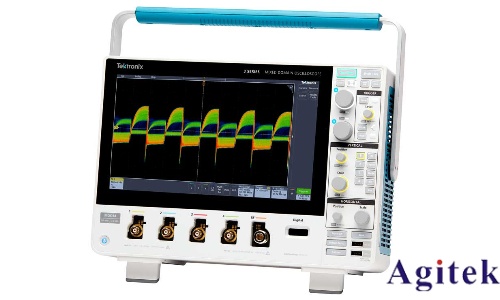

泰克示波器（如6系列MSO）配備的“頻譜視圖”功能，結合FFT算法，可將時域信號轉換為頻域頻譜，直觀展現干擾頻率成分。配合H場或E場近場探頭，可對PCB板、電纜接縫等區域進行“嗅探”，識別高di/dt或dV/dt的EMI熱點。通常先用大尺寸H場探頭快速掃描，發現異常信號后切換至小尺寸探頭提高空間分辨率，精確定位輻射源。

測量時，建議設置合適的中心頻率與掃寬，聚焦關注頻段（如開關電源的基波及諧波），并調整分辨率帶寬（RBW）以提升頻率分辨力。利用光標功能標記干擾峰值，記錄其頻率、幅值，便于后續對比整改效果。

三、優化測量設置，提升信噪比

合理配置示波器參數可顯著改善測量質量。適當降低采樣率以避免過采樣引入高頻噪聲，啟用“平均”或“高分辨率”采集模式，可有效抑制隨機噪聲，突出周期性信號特征。對于特定頻率干擾（如50Hz工頻），可在前端加入陷波濾波器，或通過軟件算法進行數字濾除。

此外，測量過程中應避免頻繁插拔U盤或外設，防止瞬態干擾影響系統穩定性。重要數據及時保存，并做好標記，便于追溯分析。

綜上所述，在強EMI環境下使用泰克示波器，不僅需要設備性能支撐，更依賴系統化的屏蔽策略與科學的測量流程。通過“良好接地+近場探測+頻譜分析+參數優化”的組合拳，工程師可精準捕捉干擾本質，為產品EMC整改提供堅實數據基礎，提升研發效率與產品可靠性。
