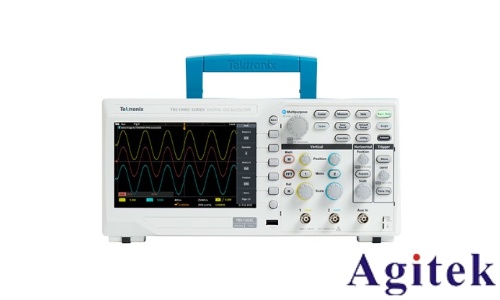

數字示波器觸發常見問題解答
1. 什么是示波器觸發？
觸發是示波器的核心功能，它決定了何時開始采集和顯示波形。簡單來說，觸發就像一個守門員，它一直監控著輸入信號，只有當信號滿足了您設定的特定條件（如電壓達到某值、邊沿跳變等）時，示波器才會啟動一次掃描，將波形穩定地顯示在屏幕上。如果沒有觸發，波形會雜亂滾動，無法觀察。
2. 什么是觸發源？
觸發源是指提供觸發信號的來源。最常見的觸發源是示波器正在測量的輸入通道（如CH1、CH2）。此外，還包括：
● 外部觸發輸入： 使用獨立于測量通道的外部信號作為觸發源，適用于信號與觸發源不一致的情況。
● 電源觸發： 使用交流電源信號作為觸發源，常用于測量與電源相關的信號。
● 內部信號： 使用示波器內部生成的信號。
3. 什么是觸發電平和斜率？
在最常用的邊沿觸發模式下，這兩個參數定義了觸發點：
● 觸發電平： 一個電壓基準。當信號電壓跨越這個電平時，可能引發觸發。
● 觸發斜率： 決定是信號上升沿（正斜率）還是下降沿（負斜率）穿過觸發電平時觸發。 兩者共同決定了波形顯示的起始位置。
4. 什么是觸發模式？
觸發模式決定了示波器在未檢測到觸發信號時的行為：
● 自動模式： 即使沒有滿足觸發條件，示波器也會強制進行掃描（自由掃描）。這能保證屏幕上總有波形顯示，適合初步觀察信號或信號特征未知時使用。
● 正常模式： 只有當信號真正滿足觸發條件時，示波器才會掃描并刷新波形。如果條件不滿足，屏幕保持上一次的波形或空白。適合觀測低重復率或需要精確捕獲特定事件的信號。
● 單次模式： 當滿足觸發條件時，示波器僅進行一次掃描，然后停止。非常適合捕獲單次或偶發性的異常信號。
5. 什么是觸發耦合？
觸發耦合決定了信號進入觸發電路時的處理方式，主要用于消除噪聲干擾，防止誤觸發：
● 直流/交流耦合： 與通道耦合類似，決定是否允許直流分量進入。
● 高頻抑制/低頻抑制： 通過濾波器濾除特定頻率以上的高頻噪聲或特定頻率以下的低頻干擾。
● 噪聲抑制： 通過降低觸發靈敏度或施加遲滯，有效過濾信號中的隨機噪聲，確保觸發穩定。
6. 什么是觸發延遲？
觸發延遲（也常稱為釋抑時間）是指兩次觸發之間的最小時間間隔。當示波器觸發一次后，會進入一段“休息”時間，在此期間即使信號再次滿足觸發條件，示波器也會忽略。這對于穩定顯示復雜的脈沖串或調制信號非常有用，可以防止示波器在波形中間錯誤地再次觸發。
7. 其他常見概念
● 帶寬限制： 限制輸入信號的帶寬，以降低高頻噪聲，使波形顯示更平滑。
● 帶寬增強： 通過數字信號處理技術，在一定程度上擴展示波器的有效帶寬，以更精確地捕獲高速信號細節。
● 觸發校正： 由于觸發路徑和數據采集路徑可能存在微小差異，觸發校正功能允許您微調兩者之間的同步關系，確保觸發點與數據精確對應。
