阻抗分析儀選型的主要參數

阻抗分析儀作為精密電子測量設備，廣泛應用于電子元器件測試、材料科學研究、生物醫學檢測及高頻器件表征等領域。在進行設備選型時，需綜合考慮多項關鍵技術參數，以確保其滿足具體應用場景的測量需求。以下是阻抗分析儀選型過程中應重點關注的核心參數。

一、頻率范圍

頻率范圍是決定阻抗分析儀應用能力的關鍵指標。不同材料和器件在不同頻率下的阻抗特性差異顯著。例如，陶瓷、薄膜等材料的介電性能測試通常需要覆蓋20 Hz至30 MHz，甚至可擴展至120 MHz或更高。如安捷倫E4991B支持1 MHz至3 GHz的寬頻范圍，適用于高頻材料與半導體器件分析。因此，選型時應根據測試對象的工作頻率范圍選擇合適的儀器，并優先考慮具備頻率升級能力的型號，以提升設備的長期適用性。

二、阻抗測量范圍與精度

阻抗范圍決定了儀器可測量的最小與最大阻抗值，典型范圍從毫歐級（mΩ）至數十兆歐（MΩ），部分高端設備可達太歐級（TΩ）。同時，基本測量精度直接影響數據可靠性，高精度儀器如部分型號可達±0.045%至±0.08%，適用于高要求的研發與質檢場景。精度受頻率、阻抗值及環境因素影響，需結合實際使用條件評估。

三、測量功能與參數多樣性

現代阻抗分析儀應具備多參數測量能力，包括|Z|、R、X、L、C、D、Q、θ等基本參數，并支持復數阻抗、導納及材料參數（如介電常數εr、磁導率μr）的直接計算。配備等效電路分析功能（如7路模型）可幫助用戶快速擬合器件等效結構，提升分析效率。

四、測試接口與夾具適配性

四端子（4TP）接口可有效消除引線電阻影響，提升低阻抗測量精度。此外，需關注是否配備專用測試夾具，如適用于陶瓷圓片、薄膜樣品的夾具，支持電極直徑、厚度等多樣本需求，確保對不同類型材料的兼容性。

五、內置功能與擴展性

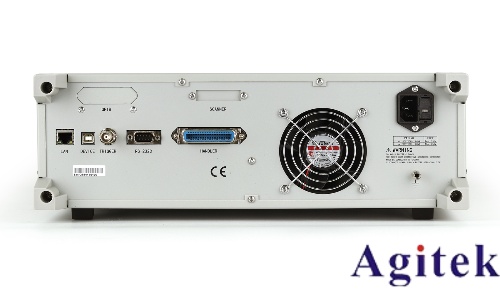

內置直流偏置源（如0 V至±40 V）可實現偏壓條件下的阻抗測試，適用于電容器、鐵電材料等研究。支持頻率、電壓、電流等多種掃描模式，并具備數據存儲、處理軟件及多種通信接口（如USB、GPIB），便于自動化測試與系統集成。

綜上所述，阻抗分析儀選型應綜合頻率范圍、阻抗能力、測量精度、功能多樣性及系統擴展性等多方面參數，結合具體應用需求，選擇技術先進、配置合理、具備升級潛力的設備，以保障測量的準確性與工作效率。
