創遠T5260A-2U5矢量網絡分析儀關于軟波導測試的實例分享

軟波導是微波設備和饋線間起緩沖作用的傳輸線，其內壁呈波紋結構，具有很好的柔軟性，能承受復雜的彎曲、拉伸和壓縮，因其獨特的結構和多功能特性，不僅適用于航空航天、軍事通信等高端領域，也適用于對安裝靈活性和成本效益要求高的各種應用場景。

其與硬波導相比，一是可以消除硬波導之間的裝配誤差，二是利用軟波導的可變形性，能夠實現對反射器或饋源組件的指向微調，因此成為解決特定問題的優選方案。

本次測試實例分享的是：使用T5260A-2U5矢量網絡分析儀進行軟波導的測試。

測試場景圖

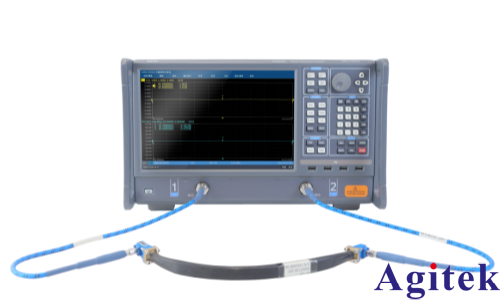

圖1 測試場景圖

被測材料實物圖

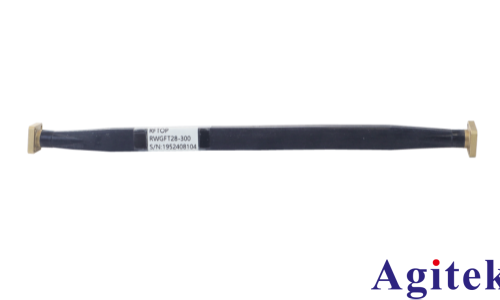

圖2 軟波導實物圖

測試內容

此次被測產品軟波導的測試頻段為26.5GHz-40GHz，其產品手冊上標明，損耗值的標稱值范圍為0.0000dB-0.8551dB，允許誤差小于0.2000dB，駐波比的標稱值范圍為1.0262-1.2548,允許誤差小于0.1000。

經測試，T5260A-2U5與友商儀器的測試結果對比，如圖所示：

圖3.1駐波比實測圖（創遠）

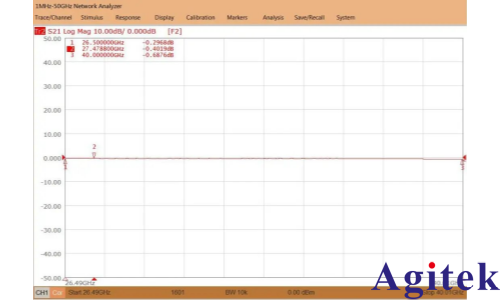

圖3.2損耗值實測圖（創遠）

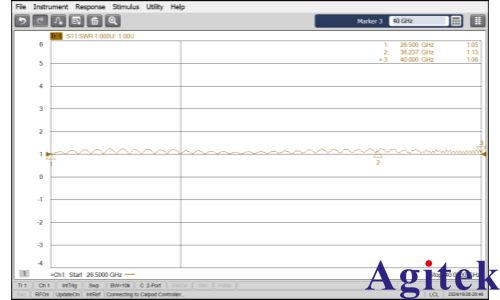

圖3.3駐波比實測圖（友商）

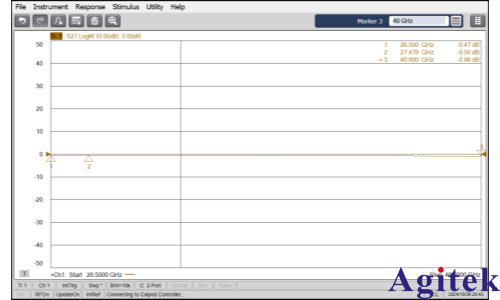

圖3.4損耗值實測圖（友商）

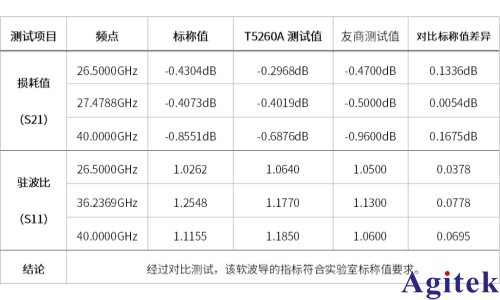

軟波導測試數據對比一覽表
