TH2839精密阻抗分析儀測量半導體材料介電常數的方法

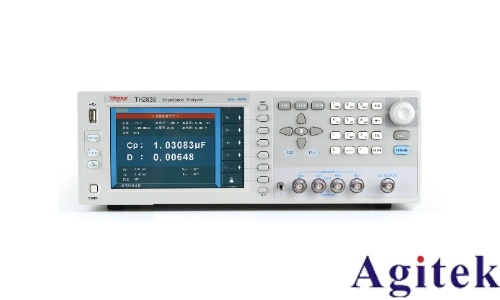

TH2839精密阻抗分析儀基于自動平衡電橋原理，精度達0.05%，頻率范圍20Hz至10MHz，搭配專用夾具與上位機軟件，可精準測量半導體材料介電常數（ε?）及介質損耗角正切（tanδ）。其核心是通過測量樣品等效電容及損耗參數，結合幾何尺寸推導介電常數，具體流程如下。

一、測量前準備

設備需搭配TH26077電介質測試夾具、四端對測試線、同惠上位機軟件及TH26010校準短路片，需偏置測試可外接TH1778系列偏置電流源。樣品優先制成10mm×10mm平板狀，雙面拋光且平面度誤差≤1μm，用高精度測厚儀取3點平均值作為厚度d，誤差控制在±0.01mm內，經氬離子清洗去氧化層后，真空靜置至室溫。測量需在23℃±2℃、相對濕度≤60%環境下進行，減少參數漂移。

二、儀器校準流程

校準旨在消除夾具寄生電容與引線阻抗干擾。開機自檢正常后，連接TH26077夾具并確保接觸良好。先執行開路校準，記錄夾具空載寄生參數；再用TH26010短路片連接電極，完成短路校準，儀器自動補償誤差，校準后保存數據備用。

三、測量參數設置與操作

通過觸摸屏設定參數：主參數選并聯電容（Cp），副參數選損耗因子（D，即tanδ）；測試頻率建議100kHz-1MHz，避開干擾頻段；AC信號電平設50mVrms-1Vrms，防止高電壓激發載流子影響結果；無偏置需求設電壓、電流為0，需模擬工況可調節對應偏置值。

將預處理樣品平穩放入夾具電極間，確保貼合無氣泡，輕壓固定且屏蔽層接地。按下“開始”鍵，可選單次測量或頻率掃描模式，儀器實時采集Cp與D數據。

四、數據處理與計算

測量完成后，數據可通過儀器存儲或USB、LAN接口導出至PC。建議對同一樣品重復測量3次取平均值，降低隨機誤差。基于平行板電容器原理，介電常數計算公式為：ε? = (Cp × d) / (ε? × A)，其中ε?為真空介電常數（8.854×10?12 F/m），A為夾具電極固定有效面積。tanδ直接讀取D值，復介電常數虛部ε''=ε'×tanδ，上位機軟件可自動計算并通過等效電路模型擬合優化精度。

五、注意事項

半導體介電常數具頻率依賴性，需記錄測量頻率，必要時進行多頻率掃描。定期用無水乙醇清潔夾具電極，測量前后擦拭，校準后避免觸碰測試端。測量結果需與文獻值對比，偏差過大時檢查樣品制備、校準流程及參數設置。每月用短路片驗證校準精度，長期閑置后開機預熱30分鐘，保障儀器穩定性。

綜上，TH2839通過“校準-測量-擬合”標準化流程，可實現半導體材料介電常數高精度測量，適用于研發及性能評估場景。
