矢量網絡分析儀E5071C觸發設置常見問題解析

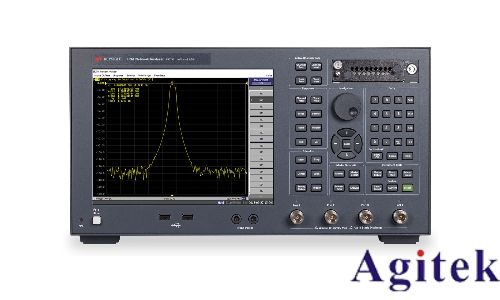

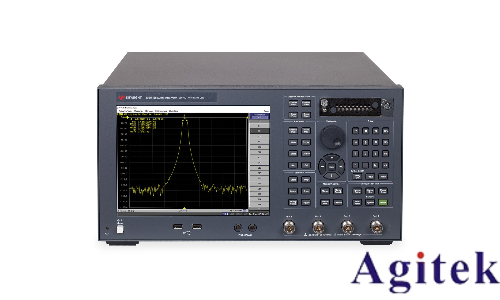

是德科技（Keysight）E5071C矢量網絡分析儀作為射頻與微波領域的重要測試設備，其觸發設置在實際測量中起著關鍵作用。合理的觸發配置可確保測量數據的穩定性與同步性，尤其在復雜環境或多儀器聯調時更為重要。然而，用戶在使用過程中常會遇到與觸發相關的操作問題，本文將針對常見問題進行系統梳理與解答。

1. 觸發模式無法切換或設置無效

部分用戶反映在“Trigger”菜單中更改觸發模式（如從連續Continuous切換為單次Single）后設置未生效。此問題多源于當前測量狀態未暫停。正確操作應先停止掃描，再更改觸發模式。若仍無效，建議檢查儀器是否處于遠程控制模式（如通過GPIB或LAN連接），遠程指令可能覆蓋本地設置。此時需在控制軟件中同步修改觸發配置，或斷開遠程連接后重新設置。

2. 單次觸發無法啟動掃描

當選擇“Single”觸發模式時，需手動按“Single”鍵啟動一次掃描。若按下后無響應，首先確認觸發源是否設置為“Immediate”或“Manual”。若觸發源設為外部觸發（External），但無外部信號輸入，儀器將無法響應本地按鍵操作。此時應檢查外部觸發線路連接，或臨時將觸發源改為“Internal”以驗證本地觸發功能是否正常。

3. 外部觸發信號不響應

外部觸發失敗常見原因包括：觸發信號電平不匹配、連接線損壞或觸發端口接觸不良。E5071C要求外部觸發信號為TTL電平（0-5V），若信號幅度過低或過高可能導致識別失敗。建議使用示波器檢測觸發信號質量，并確保BNC連接頭牢固。此外，可在“Trigger”菜單中查看“Trigger Level”設置，適當調整閾值以適應實際信號。

4. 觸發不同步導致測量數據波動

在多通道或多端口測量中，若未啟用觸發同步功能，各通道可能異步采集數據，造成結果不一致。解決方法是啟用“Common Trigger”模式，使所有通道共享同一觸發源，確保數據同步采集。該設置可在“System”或“Trigger”高級菜單中啟用。

5. 觸發設置后測量重復性差

此類問題往往與環境干擾或儀器未充分預熱有關。建議開機后預熱15-30分鐘，待內部信號源穩定后再進行精確觸發測量。同時，確保測試環境電磁干擾小，避免高頻設備靠近觸發線路。

綜上，E5071C的觸發設置雖操作簡便，但細節決定測量精度。用戶應熟悉不同觸發模式的適用場景，結合自檢與校準流程，及時排查連接與配置問題，以保障測量的可靠性與可重復性。
