是德科技X系列信號分析儀技術差異與應用選型解析

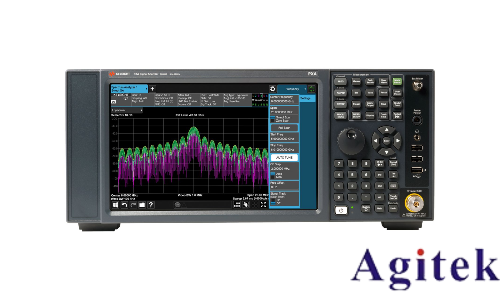

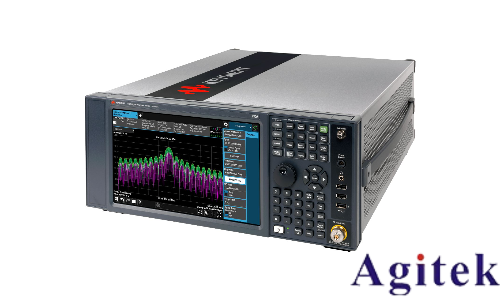

在5G、低軌衛星通信與雷達技術迅猛發展的今天，信號分析儀作為射頻測試的核心工具，正面臨前所未有的挑戰。是德科技（Keysight）X系列信號分析儀憑借統一的PathWave平臺與多點觸控界面，構建了從研發到生產的完整測試生態。然而，N9010B EXA、N9020B MXA、N9030B PXA與N9040B UXA四款機型在硬件架構上的差異，決定了其各自不可替代的應用定位。

一、硬件架構決定性能邊界

本振（LO）技術是性能分水嶺。EXA與MXA采用高性能鎖相環（PLL），其中MXA相位噪聲達-114 dBc/Hz（1 GHz，10 kHz偏移），滿足主流通信測試。而PXA與UXA搭載專屬直接數字合成（DDS）本振，相位噪聲低至-136 dBc/Hz，實現近端微弱信號的精準分離，是雷達與電子戰測試的基石。

射頻前端設計同樣關鍵。微波預選器旁路（MPB）在3.6 GHz以上頻段保障寬帶信號完整性，UXA標配，PXA可選，MXA需額外配置。低噪聲路徑（LNP）僅PXA/UXA支持，顯著降低路徑損耗，提升毫米波測試靈敏度。UXA獨享的全旁路路徑（FBP），結合MPB與LNP，實現業內領先的寬帶信噪比，專為5G FR2與6G研究打造。

二、分析帶寬與實時處理能力分級

分析帶寬直接決定應用場景：

● EXA：最高40 MHz，適用于窄帶通信與產線測試；

● MXA：最高160 MHz，精準覆蓋5G FR1與Wi-Fi 6E；

● PXA：最高510 MHz，滿足寬帶雷達與衛星通信；

● UXA：高達1 GHz，支持超寬帶信號捕獲與復雜電磁環境復現。

實時頻譜分析（RTSA）方面，EXA不支持硬件RTSA，僅能通過外部PC實現IQ數據流處理；MXA/PXA/UXA則支持RT1/RT2選件，具備真正的實時頻譜捕獲能力，其中PXA/UXA可實現510 MHz實時帶寬，確保瞬態信號不丟失。

三、選型策略：匹配應用需求

● EXA：適用于消費電子生產、EMC預兼容測試與低成本毫米波元件驗證，是“效率優先”場景的理想選擇；

● MXA：憑借160 MHz帶寬與優異EVM性能（殘余EVM低至0.3%），成為5G與Wi-Fi研發的“黃金標準”；

● PXA：DDS本振與510 MHz帶寬賦予其極限測試能力，是雷達、電子戰與衛星轉發器測試的“精密解剖刀”；

● UXA：1 GHz帶寬、全集成前端與超高動態范圍，使其成為6G研究與復雜電磁環境建模的“未來先鋒”。

四、配置建議

選型需系統規劃：頻率范圍應覆蓋被測信號高次諧波；分析帶寬根據通信標準選擇（B1X為MXA必選）；建議配置電子衰減器（EA3）與前放（Pxx）以提升動態范圍；MPB、LNP等關鍵功能需根據應用確認配置；軟件層面推薦5G NR（N9085EM0E）與脈沖分析（N9067EM0E）應用包，并優先選用可移動License（Transportable License）以保護投資。

綜上，X系列分析儀并非簡單性能遞進，而是針對不同測試物理本質的精準響應。理解其硬件差異與應用邊界，方能在復雜射頻環境中做出最優選型決策。
