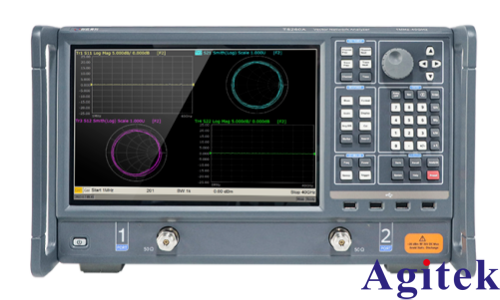

矢量網絡分析儀T5260A-2KA關于同軸傳輸反射法材料測試實例分享

上一期材料測試實例分享所使用的是諧振腔的電磁參數測試方法，其主要用于低損耗介質材料參數測量，突出優點是準確度高，缺點是無法支持寬帶的材料特性測試。

針對這種測試場景，本期分享的是同軸傳輸反射法，可測量寬頻狀態下的材料電磁參數。

測試場景圖

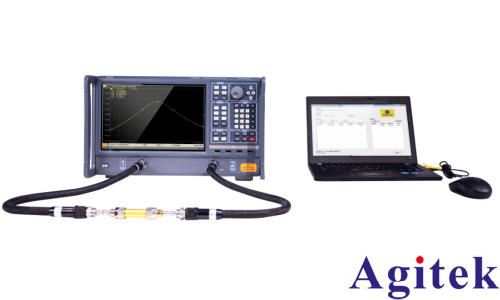

圖1 測試場景圖

被測產品

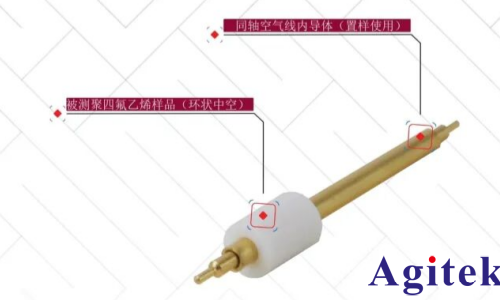

圖2 某高分子材料樣品圖

測試原理

同軸傳輸反射法，適用于可加工成環狀的材料測量，可測量寬頻狀態下的材料電磁參數，頻率可覆蓋至18GHz，測試方法簡單易用，系統軟件方便快捷。

其基本原理為：

將待測材料樣品放入同軸空氣線中，電磁波在傳輸線的空腔中傳輸時，遇到樣品會發生透射與反射。利用矢量網絡分析儀測量?jī)啥丝诘纳⑸鋮?shù)從而通過測量軟件計算出材料的電磁特性。

圖3.1 置樣后電磁波傳輸示意圖

測試流程

①搭建平臺

將同軸線纜與矢量網絡分析儀連接，通過網線將矢量網絡分析儀與計算機連接，并在計算機上配置好運行環境后，打開測試軟件完成相關設置。

②校準

在矢量網絡分析儀上，選擇相應的校準套件后 ，在同軸線纜測試端面進行SOLT校準。

③置樣

把環狀樣品放入同軸夾具內后，將同軸夾具與矢量網絡分析儀的同軸線纜測試端相連。

④測試軟件計算相關材料參數

在計算機軟件界面內輸入樣品相關信息后，點擊測試。

⑤獲取數據并保存

待測試軟件程控矢量網絡分析儀完成測試后，在計算機上對最終數據進行保存。

完成計算后，矢量網絡分析儀完成測試界面保存圖如下：

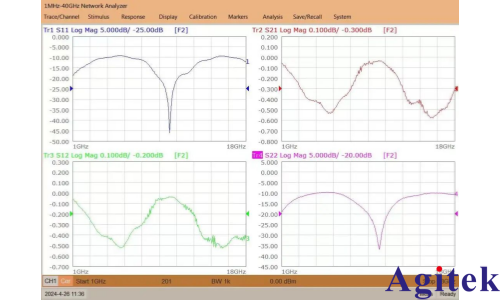

圖4.1 矢量網絡分析儀完成測試界面保存圖

測試結果

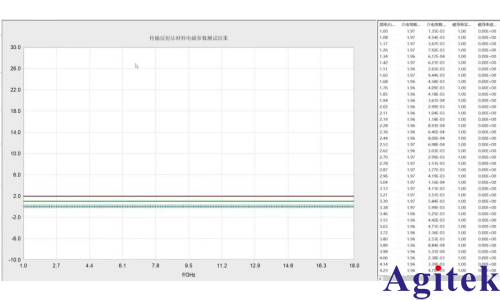

圖5.1 聚四氟乙烯材料電磁參數測試結果（創遠）

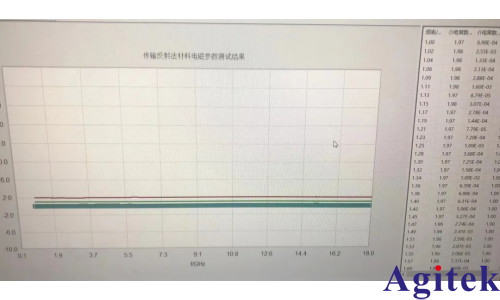

圖5.2 聚四氟乙烯材料電磁參數測試結果（第三方檢測）

測得的整體數據與第三方數據進行對比，測試結果符合要求。
