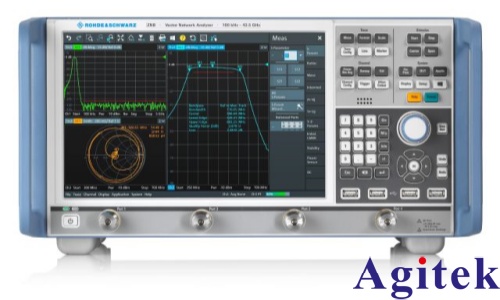

網絡分析儀校準指南

網絡分析儀校準主要包括矢量、相位和功率三個部分。儀器的自動校準向導會引導用戶逐步完成。

矢量校準

功率設定：校準前需設定校準信號功率。若使用電子校準件（ECal），信號功率應不低于-18dBm以確保其正常工作。

機械校準件限制：

使用SOLT（短路-開路-負載-直通）校準件時，為避免負載過熱，建議功率控制在+20dBm以下（盡管其承受上限為+27至+33dBm）。

使用無負載的TRL（直通-反射-線）校準件時，功率上限主要取決于電壓耐受和發熱特性，因此可支持更高功率。

相位校準

最佳實踐：通常在端口1進行，因其測量接收機衰減較小，可獲得更優的相位校準結果。

信噪比要求：相位參考校準件的輸出功率應至少比接收機底噪聲高20dB。

優化信噪比：若接收機衰減過大，可通過以下方式改善：

增加平均次數以降低噪聲。

提高驅動相位參考校準件的信號頻率（輸出功率隨頻率提升而增加，關系為20log(f2/f1)），只要其頻譜分量覆蓋測量頻率。

若無需測量諧波，可不使用相位參考校準件，但仍可提取部分有用參數（如器件對電源的敏感性、壓縮特性等）。

衰減器處理：若必須使用衰減器，可在校準后將其接入，并通過測量其S2P文件進行去嵌入處理，以消除其影響。

功率校準

目的與方法：使用功率計對某一端口（通常為端口1）進行幅度校準，以實現絕對功率測量，并消除因測試裝置變更引入的誤差。此過程會調整信號源功率，以匹配功率計讀數。

功率設定差異：

S參數校準：功率在相應界面設定，儀器假設測試裝置無變更。

功率校準：功率在功率計設置界面設定。設為0dB偏置時，與S參數校準功率一致；輸入非零偏置值則會相應調整。功率校準能確保在DUT端口上獲得設定的準確功率，即便測試裝置已變更。
