羅德與施瓦茨R&S?NPA501功率分析儀測量浪涌電流

所有電子設備都具備電容或電感組件，這些組件在設備開啟時會產生浪涌電流。這不僅會影響設備運行，還會造成其他重要影響，需要進行密切監測。R&S?NPA 功率分析儀非常適合這種任務。

您的任務

從 FPGA 到鉆孔機，幾乎所有組件或設備都會產生遠超出正常工作電流的浪涌電流。浪涌電流對于開關電源尤為重要。如要正確設計電路或計算相關安全因素，需要正確測定浪涌電流。

羅德與施瓦茨解決方案

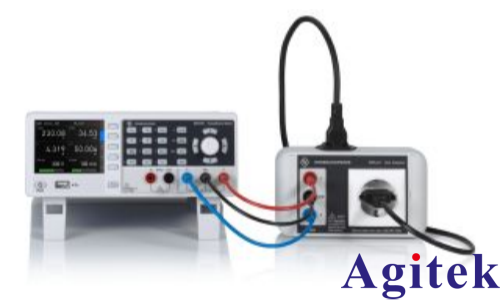

R&S?NPA501 功率分析儀和 R&S?NPA701 一致性測試儀具有高動態范圍，能夠不間斷地實時采集和處理信號。多功能顯示屏能夠快速可靠地顯示結果。

內部電流測量范圍為 ±15 mA 至 ±60 A（峰值）。附加的傳感器能夠進一步擴展電流測量范圍。輸入可與外部電流檢測電阻器結合使用以顯示較小的電流范圍，或與電流探頭組合使用以顯示較大的電流范圍。R&S?HZC51 電流探頭可將電流測量范圍擴展至 ±1000 A。

測量值的數值視圖

數值視圖

如果僅需要測量最大浪涌電流（例如測定電纜厚度），可以通過數值顯示界面直接查看結果。相應峰值顯示為 IPPeak。如果需要捕獲異常值，則必須反復開關被測設備。然后可以使用峰值保持功能測定最大峰值。

應使用“范圍上升”按鈕手動設置電流范圍以達到預期電流。按住“范圍上升”按鈕可以重新激活自動量程模式

顯示被測設備六種開關操作示例的趨勢圖視圖

趨勢圖視圖

趨勢圖視圖顯示各個開關操作的差異。這可以輕松記錄并比較多個開關操作的特性。

“保持”按鈕可以暫停測量。按住“保存/調用”按鈕可將屏幕截圖保存到 USB 閃存盤。

鉆孔機上電期間的浪涌視圖

浪涌視圖

浪涌視圖可用于更加準確地分析開關操作，例如測定保險絲的熔斷積分。以非壓縮方式可采集至多 8192 個電壓和電流點，記錄周期為 16 ms 至 67 s。還有多種觸發選件可供使用。“ACQ 時間”按鈕可用于根據要求調整記錄時間。

測量記錄

成功完成測量后，準確的測量數據能夠以可配置的 CSV 文件格式方便地保存到 USB 閃存盤中。之后可以在電腦上使用常見的數據處理軟件評估數據。

總結

羅德與施瓦茨的 R&S?NPA501 功率分析儀和 R&S?NPA701 一致性測試儀能夠有效測量設備的浪涌電流，有助于設計電路和計算安全組件。這兩種儀器具有實時分析功能和可擴展的電流測量范圍，還支持自定義數據視圖以顯示準確結果。
