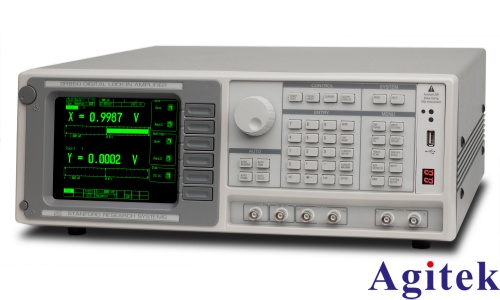

斯坦福鎖相放大器相位的正確設置方法

在精密物理測量與微弱信號檢測領域，斯坦福鎖相放大器因其高靈敏度與強抗噪能力被廣泛應用。其中，相位的正確設置是確保測量精度的關鍵環節。若參考信號與被測信號之間存在相位差，將直接影響輸出信號的幅值與相位讀數，導致測量失真。因此，掌握相位的準確調節方法至關重要。

首先，應確保參考信號源穩定接入。將參考信號通過BNC線纜連接至“Ref Input”端口，信號類型可為TTL脈沖或正弦波，頻率范圍需控制在1mHz至102kHz之間。參考信號的穩定性直接決定鎖相放大器的同步性能，建議采用低噪聲、高穩定性的信號發生器作為參考源。

其次，啟動自動相位調整功能（AUTO PHASE）。在SR830等型號中，該功能可自動識別輸入信號與參考信號之間的初始相位差，并快速調整至最佳同步狀態。操作時，按下“AUTO PHASE”按鈕，儀器將自動完成相位鎖定。此方法適用于大多數常規測量場景，既高效又可靠，尤其適合初學者使用。

對于需要更高精度控制的實驗，可進行手動微調。通過“Phase”調節旋鈕，逐步調整相位值，同時觀察X（實部）與Y（虛部）分量的變化。理想狀態下，當被測信號與參考信號同相時，X分量達到最大值，Y分量趨近于零。結合“Ch1 Display”與“Ch2 Display”的實時數據，可精確判斷相位對齊情況。建議配合示波器或數據采集系統實時監控輸出波形，以驗證調節效果。

此外，在多通道同步測量或調制解調應用中，應啟用“自動相位鎖定”功能，使鎖相放大器與外部參考信號保持長期同步，有效抑制環境干擾帶來的相位漂移。同時，注意檢查SINE輸出端的頻率與幅度設置（4mVrms–5Vrms），確保其與系統其他模塊匹配。

還需注意：相位調節前應完成增益與時間常數的設置，避免因信號過載（OVLD燈亮）或響應過慢影響判斷。儀器開機后應執行RESET操作，按住SETUP鍵再上電，以恢復初始狀態，保障設置的準確性。

綜上所述，正確設置相位需結合自動調整與手動優化，依托穩定參考源與合理參數配置，才能實現高精度信號還原。掌握這一技術，不僅提升測量可靠性，也為復雜實驗提供了堅實的技術支撐。
