IT6600C可編程直流電源在電動汽車高壓零部件電性能測試中的應用

隨著電動汽車的快速發展，高壓零部件的測試變得愈發關鍵。高壓零部件是電動汽車動力系統的核心組成部分，主要包括電池組、電動機控制器、高壓電纜等。這些組件直接涉及到電能的存儲、轉換和傳遞，直接關系到車輛的性能、安全性以及整體可靠性。

所以針對電動車高壓零部件的測試尤為重要，IS0 21498-2在此背景下應運而生。

一、IS0 21498-2概述

IS021498-2是一份針對新能源汽車高壓部件電性能測試的國際標準，用來確保新能源車高壓部件的安全性、可靠性和性能一致性。該標準涵蓋了測試方法、測試設備、測試程序、測試結果分析等方面的內容，為新能源汽車行業提供了一套完整的電性能測試體系。

IS0 21498-2:2021標準適用于電壓等級DC 60V1500V范圍內的新能源汽車高壓部件測試。可通過一系列電氣特性測試來驗證高壓電池系統(HV battery system)、DC/DC 高低壓轉換器(DC/DCconverter HV/LV)、車載充電器(On-board charger)、空調壓縮機(Air conditioning compressor)等高壓部件的電氣參數和安全生。

IT6600雙向可編程電源內置了9種汽車電子波形，除了市面上常見的 LV123、LV124,IS0 16750-2、IS0 21848外,還內置了 IS0 214982的法規，進一步擴大了IT6600C在汽車領域的測試范圍。

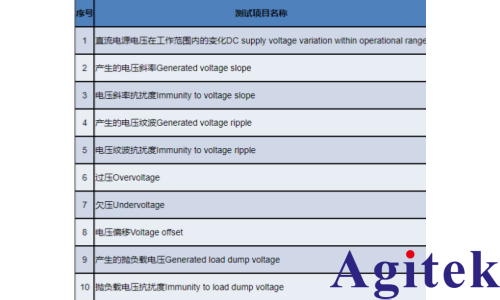

我們先來了解下IS021498-2所包含的測試項目

二、測試項目概述

三,ITECH具體測試

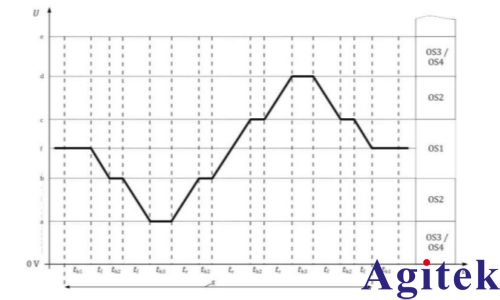

以“直流電源電壓之工作范圍內的變化”為例說明:

定義:驗證當直流電壓在電壓下限和電壓上限之間的范圍內變化時，DUT是否能夠按照指定的方式運行，模擬真實的電池作業;

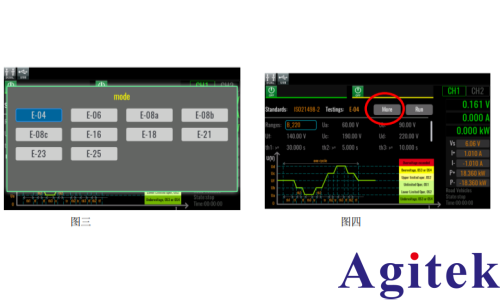

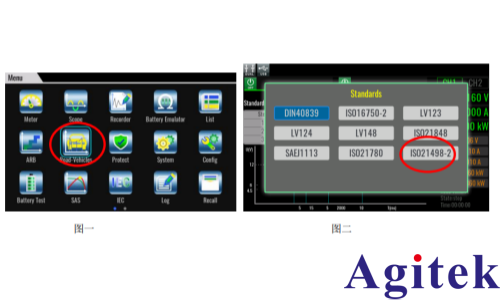

IT6600C的實現方式為:進入menu界面，輕觸汽車電子波形菜單項(圖一)，可以看到該項目下內置了9種汽車電子波形(圖二)，選中IS021498-2，可以看到該標準下內置了10個法規項目(圖三)，選中E04“直流電源電壓之工作范圍內的變化”項目后，點擊run，執行即可。

若用戶有更高的測試需求，可以輕觸more，直接修改下圖6個測試參數即可。
